8.5.1.1 焊接和處理建議（USON 型號）
OPT4003-Q1 符合 JEDEC JSTD-020 標準，適用于三種回流焊操作。
注：
溫度過高會導致器件褪色并影響光學性能。
有關焊接熱概況和其他詳細信息，請參閱 QFN 和 SON PCB 連接 應用手冊。如果必須從 PCB 上移除 OPT4003-Q1，請拆下該器件，并且請勿重新安裝。
與大多數光學器件一樣，應特別注意確保器件的光學表面保持潔凈無損傷。有關更詳細的建議，請參閱節 8.3。為獲得出色的光學性能，完成焊接后必須清理焊劑和任何其他可能的碎屑。

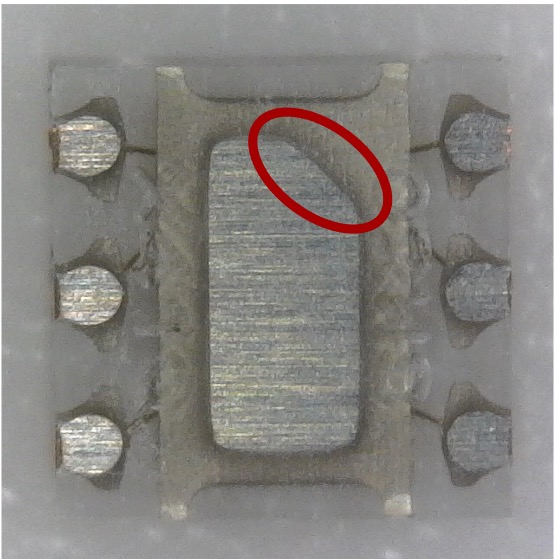

圖 8-4 顯示了如何識別封裝底部的引腳 1。圖 8-5 顯示了封裝頂部引腳 1 的各種識別特性。
| 注意：該器件的底部有一個斜角特性來表示引腳 1。 |
圖 8-5 USON 封裝的引腳 1 識別特性
