3 說明
SN54SC8T164-SEP 器件包含一個 8 位移位寄存器，具有通過與門連接的串行輸入以及一個異步清零 (CLR) 輸入。門控串行（A 和 B）輸入允許完全控制輸入數據；任一輸入端的低電平抑制輸入新數據，并在下一個時鐘 (CLK) 脈沖將第一個觸發器復位為低電平。高電平輸入啟用另一個輸入，然后確定第一個觸發器的狀態。如果滿足最短設置時間要求，則可以在 CLK 為高電平或低電平時更改串行輸入上的數據。在 CLK 由低電平到高電平轉換時會進行計時。
該輸入經設計，具有較低閾值電路，支持電源電壓大于輸入電壓時的升壓轉換。此外，當輸入電壓大于電源電壓時，5V 容限輸入引腳可實現降壓轉換。輸出電平始終以電源電壓 (VCC) 為基準，并支持 1.8V、2.5V、3.3V 和 5V CMOS 電平。
(1) 有關更多信息，請參閱 。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）
(3) 本體尺寸（長 × 寬）為標稱值，不包括引腳。

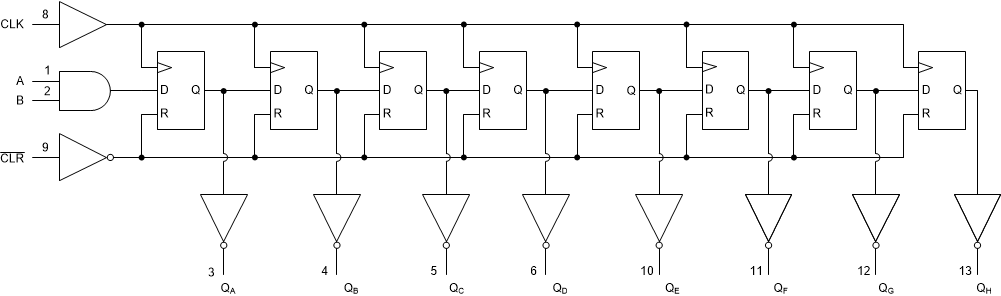

邏輯圖（正邏輯）
