ZHCSXS8 January 2025 SN54SC8T240-SEP
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實施
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- PW|20
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
SN54SC8T240-SEP 器件包含八個具有三態輸出的獨立反相線路驅動器。每個通道以正邏輯執行布爾函數 Y = A。這些通道四個一組，每個組都由一個 OE 引腳控制。通過對相關聯的 OE 引腳施加高電平，可以將輸出置于高阻態。
(1) 有關更多信息，請參閱數據表末尾的附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）
(3) 封裝尺寸（長 × 寬）為標稱值，不包括引腳。

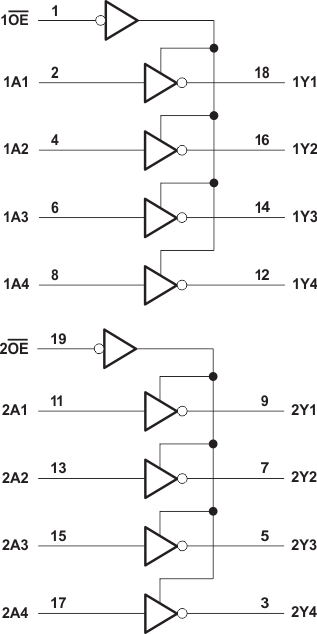

邏輯圖（正邏輯）
