ZHCSUM2G March 1993 – February 2024 SN65C1167 , SN65C1168 , SN75C1167 , SN75C1168
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Pin Configuration and Functions
- 5 Specifications
- 6 Parameter Measurement Information
- 7 Detailed Description
- 8 Device and Documentation Support
- 9 Revision History
- 10Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- NS|16
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
SN65C1167、SN75C1167、SN65C1168 和 SN75C1168 雙路驅動器和接收器是專為平衡傳輸線路而設計的集成電路。這些器件符合 TIA/EIA-422-B 和 ITU 建議 V.11 的要求。
SN65C1167 和 SN75C1167 整合了雙三態差分線路驅動器和三態差分線路接收器，兩者均采用 5V 單電源供電。驅動器和接收器分別具有高電平有效和低電平有效使能端，它們可以在外部連接在一起，用作方向控制。SN65C1168 和 SN75C1168 驅動器具有單獨的高電平有效使能端。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| SN65C1167 | DB (SSOP) | 6.2mm x 5.30mm |
| NS (SOP) | 10.3mm x 5.30mm | |
| SN75C1167 | DB (SSOP) | 6.2mm x 5.30mm |
| N (PDIP) | 19.3mm x 6.35mm | |
| NS (SOP) | 10.3mm x 5.30mm | |
| SN65C1168 | N (PDIP) | 19.3mm x 6.35mm |
| NS (SOP) | 10.3mm x 5.30mm | |
| PW (TSSOP) | 5mm x 4.40mm | |
| SN75C1168 | DB (SSOP) | 6.2mm x 5.30mm |
| N (PDIP) | 19.3mm x 6.35mm | |
| NS (SOP) | 10.3mm x 5.30mm | |
| PW (TSSOP) | 5mm x 4.4mm |
(1) 有關更多信息，請參閱 節 10。
(2) 封裝尺寸（長 x 寬）為標稱值，并包括引腳（如適用）。

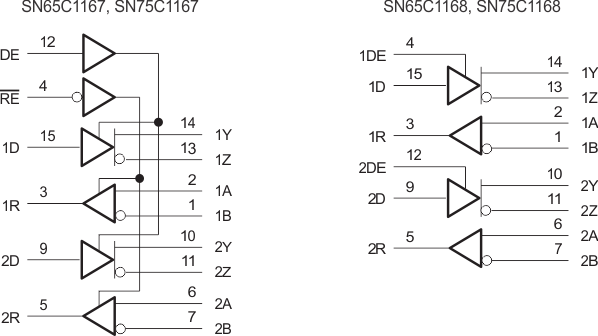

邏輯圖（正邏輯）
