3 說明
SN65DSI85 DSI 至 FlatLink? 橋接器采用雙通道 MIPI D-PHY 接收器前端配置，此配置中在每個通道上具有 4 條信道，每條信道的運行速率為 1Gbps；最大輸入帶寬為 8Gbps。該橋接器可解碼 MIPI DSI 18bpp RGB666 和 24bpp RGB888 視頻流，并將格式化視頻數據流轉換為 FlatLink 兼容的 LVDS 輸出（像素時鐘范圍為 25MHz 至 154MHz），從而提供一個雙鏈路 LVDS、單鏈路 LVDS 或兩個單鏈路 LVDS 接口（每個鏈路具有 4 個數據信道）。
SN65DSI85 非常適用于每秒 60 幀的 WQXGA (2560 × 1600)，以及等效 120fps（高達 24 bpp）的 WUXGA 3D 圖形和全高清 (1920x1080) 分辨率。該器件實現了部分線路緩沖以適應 DSI 與 LVDS 接口間的數據流不匹配的情況。
SN65DSI85 采用符合工業標準的接口技術設計，與各種微處理器兼容，并且設計有一系列電源管理功能，其中包括低擺幅 LVDS 輸出以及 MIPI? 定義的超低功耗狀態 (ULPS) 支持。
SN65DSI85 采用小外形尺寸 5mm × 5mm nFBGA（0.5mm 間距）封裝，工作溫度范圍為 –40oC 至 85oC。
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN65DSI85 | nFBGA (64) | 5.00mm × 5.00mm |

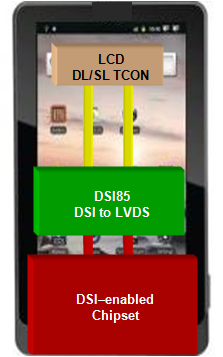

典型應用
