3 說明
這些器件均為平衡驅動器和接收器，專為全雙工 RS-485 或 RS-422 數據總線網絡而設計。由 5V 電源供電，完全符合 TIA/EIA-485A 標準。
器件具有受控的總線輸出轉換時間，適合于 200kbps 至 20Mbps 的信號傳輸速率。

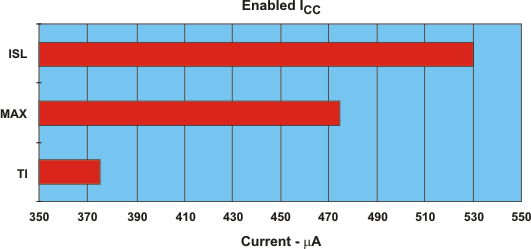

設計初衷是在低電源電流（典型值不到 1 mA，不包括負載）下工作。在非活動關斷模式下，電源電流可降至幾納安，因此這些器件非常適合對功率敏感的應用。
這些器件具有寬共模范圍和高 ESD 保護級別，因此適用于各種要求苛刻的應用，例如運動控制器、電氣逆變器、工業網絡，以及噪聲容限至關重要的有線機箱互連。
其額定運行溫度范圍為 -40°C 至 85°C。
器件信息
| 器件型號 | 信令速率 | 封裝(1) |
|---|---|---|
| SN65HVD3080E | 200kbps | DGS、DGSR 10 引腳 MSOP(2) |
| SN65HVD3083E | 1Mbps | |
| SN65HVD3086E | 20Mbps | |
| D 14 引腳 SOIC |
(1) 如需了解最新的封裝及訂購信息，請參見本文件結尾處的 “Package Option Addendum （封裝選項附錄）”，或登錄 TI 的網站 www.ti.com 進行查詢。
(2) R 后綴表示卷帶。
