ZHCSRQ0F june 2004 – february 2023 SN65HVD485E
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Device Comparison Table
- 6 Pin Configuration and Functions
-
7 Specifications
- 7.1 Absolute Maximum Ratings
- 7.2 ESD Ratings
- 7.3 Recommended Operating Conditions
- 7.4 Thermal Information
- 7.5 Electrical Characteristics: Driver
- 7.6 Electrical Characteristics: Receiver
- 7.7 Power Dissipation Characteristics
- 7.8 Supply Current
- 7.9 Switching Characteristics: Driver
- 7.10 Switching Characteristics: Receiver
- 7.11 Dissipation Ratings
- 7.12 Typical Characteristics
- 8 Detailed Description
- 9 Application and Implementation
- 10Device and Documentation Support
- 11Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
SN65HVD485E 器件是專為 RS-485 數據總線網絡設計的半雙工收發器。該器件由 5V 電源供電，完全符合 TIA/EIA-485A 標準。該器件適用于通過長雙絞線電纜以高達 10Mbps 的速率傳輸數據，并且設計用于在非常低的電源電流（通常小于 2mA，不包括負載）下運行。當器件處于非活動關斷模式時，電源電流降至 1mA 以下。
該器件的寬共模范圍和高 ESD 保護級別使其適用于要求苛刻的應用，例如電氣逆變器、電信機架上的狀態/命令信號、有線機箱互連以及噪聲容限至關重要的工業自動化網絡。SN65HVD485E 器件符合 SN75176 器件的業界通用尺寸。上電復位電路使輸出保持高阻抗?fàn)顟B(tài)，直到電源電壓穩定。熱關斷功能可保護器件免受系統故障問題造成的損壞。SN65HVD485E 器件可在 –40°C 至 85°C 氣溫下運行。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| SN65HVD485E | SOIC (8) | 4.91mm × 3.90mm |
| VSSOP (8) | 3.00mm × 3.00mm | |
| PDIP (8) | 9.81mm × 6.35mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

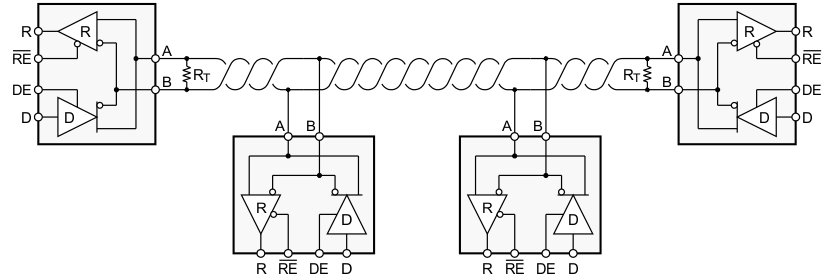

典型應用原理圖
