ZHCST59B December 2010 – January 2024
PRODUCTION DATA
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
SN74AHCT1G86Q-Q1 是一款單通道雙輸入異或門。該器件采用正邏輯執行布爾函數 Y = A ⊕ B 或 Y = AB + A B。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 封裝尺寸(3) |
|---|---|---|---|
| SN74AHCT1G86Q-Q1 | DCK（SC-70，5） | 2mm x 2.1mm | 2mm x 1.25mm |
| DBV（SOT-23，5） | 2.9mm × 2.8mm | 2.9mm × 1.6mm |
(1) 更多相關信息，請參閱第 11 節。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 封裝尺寸（長 × 寬）為標稱值，不包括引腳。

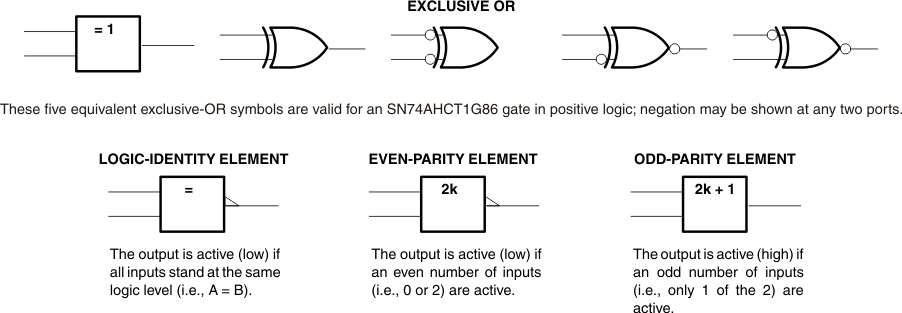

異或邏輯
