ZHCSQW0P March 1996 – February 2024 SN74AHCT1G86
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Pin Configuration and Functions
- 5 Specifications
- 6 Parameter Measurement Information
- 7 Detailed Description
- 8 Application and Implementation
- 9 Device and Documentation Support
- 10Revision History
- 11Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DBV|5
- DCK|5
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
SN74AHCT1G86 是一款單路 2 輸入異或門。該器件采用正邏輯執行布爾函數
Y = A ⊕ B or Y = AB + A B。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 封裝尺寸(3) |
|---|---|---|---|
| SN74AHCT1G86 | DBV（SOT-23，5) | 2.90mm × 2.8mm | 2.9mm × 1.6mm |
| DCK（SC-70，5） | 2.00mm × 1.25mm | 2.00mm × 1.25mm |
(1) 更多相關信息，請參閱第 11 節。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 封裝尺寸（長 × 寬）為標稱值，不包括引腳。

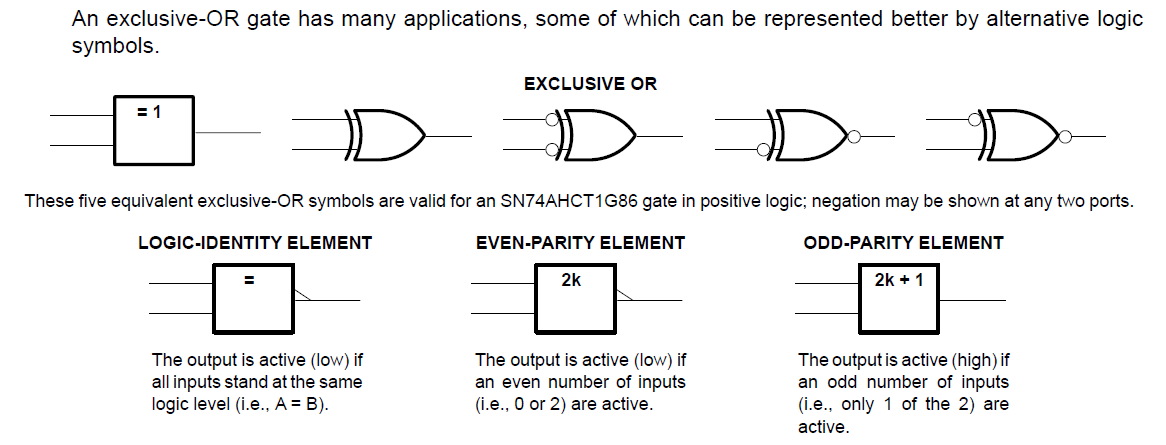

異或邏輯
