3 說明
這款 4 位同相總線收發器采用兩個獨立的可配置電源軌來實現 B 端口輸入和 A 端口輸出之間的異步通信。A 端口旨在跟蹤 VCCA，而 B 端口旨在跟蹤 VCCB。VCCA 和 VCCB 均可配置為 0.9V 至 3.6V 范圍內的值。
SN74AVC4T234 解決方案可確保在整個 0.9V 至 3.6V 的 VCC 范圍內實現極低的靜態和動態功耗，滿足電池供電型便攜式應用的低功耗需求，從而延長電池的使用壽命。該產品還可以保持出色的信號完整性。
該器件完全符合使用 Ioff 的部分?jǐn)嚯姂?yīng)用的規范要求。Ioff 電路禁用輸出，從而可防止其斷電時破壞性電流從該器件回流。
VCC 隔離特性可確保只要有任何一個 VCC 輸入接地 (GND)，則 A 側端口處于高阻抗?fàn)顟B(tài)。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| SN74AVC4T234ZSU | uCSP (11) | 2.00mm × 1.40mm |
| SN74AVC4T234ZWA | NFBGA (11) | 2.00mm × 1.40mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

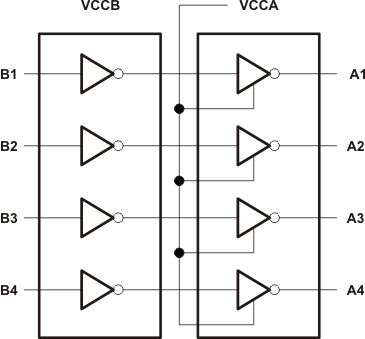

邏輯圖（正邏輯）
