3 說明
SN74AXC4T774 是一款使用兩個獨立可配置電源軌的四位同相總線收發器。當 VCCA 和 VCCB 電源電壓低至 0.65V 時，該器件可正常工作。A 端口用于跟蹤 VCCA，可支持 0.65V 至 3.6V 范圍內的任何電源電壓。B 端口用于跟蹤 VCCB，同樣支持 0.65V 至 3.6V 范圍內的任何電源電壓。此外，SN74AXC4T774 還與單電源系統兼容。
SN74AXC4T774 器件旨在實現數據總線間的異步通信。根據方向控制輸入 (DIRx) 的邏輯電平，該器件將數據從 A 總線傳輸至 B 總線，或者將數據從 B 總線傳輸至 A 總線。輸出使能輸入 (OE) 用于禁用輸出，從而有效隔離總線。SN74AXC4T774 器件旨在使控制引腳（DIRx 和 OE）以 VCCA 為基準。
為使電平轉換器 I/O 在上電或斷電期間處于高阻態，將 OE 引腳通過上拉電阻器連接至 VCCA。
該器件完全符合使用 Ioff 電流的部分斷電應用的規范要求。當器件斷電時，經設計的 Ioff 保護電路不從輸入、輸出或偏置到特定電壓的組合 I/O 獲取多余電流，也不向其提供多余電流。
VCC 隔離特性能經過設計，可確保當 VCCA 或 VCCB 低于 100mV 時，可通過禁用 I/O 端口的輸出來將其設為高阻抗狀態。
無干擾電源時序使電源軌能以任何順序打開或關斷，從而提供強大的電源時序性能。
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| SN74AXC4T774 | PW（TSSOP，16） | 5mm × 6.4mm |
| BQB（WQFN，16） | 3.5mm × 2.5mm | |
| RSV（UQFN，16） | 2.6mm × 1.8mm |

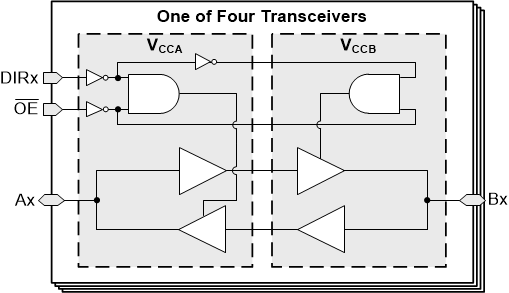

功能方框圖
