ZHCSKW0C December 2019 – December 2021 SN74HCS00
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Parameter Measurement Information
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12Device and Documentation Support
- 13Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- BQA|14
訂購信息
3 說明
此器件包含四個具有施密特觸發輸入的獨立雙輸入與非門。每個邏輯門以正邏輯執行布爾函數 Y = A ● B。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| SN74HCS00PW | TSSOP (14) | 5.00mm × 4.40mm |
| SN74HCS00D | SOIC (14) | 8.70mm × 3.90mm |
| SN74HCS00BQA | WQFN (14) | 3.00mm × 2.50mm |
| SN74HCS00DYY | SOT-23 (14) | 4.20 mm × 2.00 mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

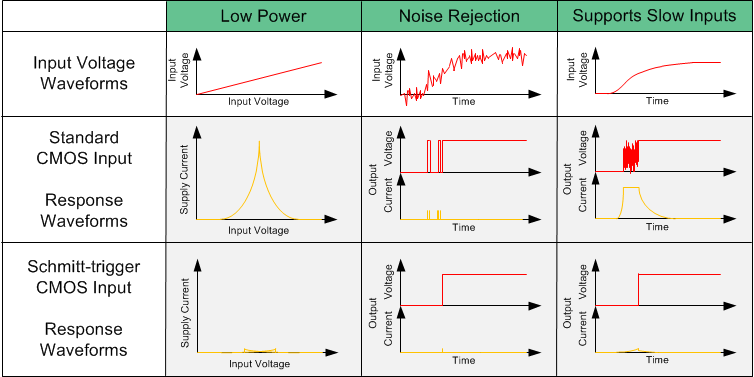

施密特觸發輸入的優勢
