ZHCSIF1A June 2018 – February 2022 TCA9517-Q1
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 說明（續）
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Parameter Measurement Information
- 9 Detailed Description
- 10Application and Implementation
- 11Power Supply Recommendations
- 12Layout
- 13Device and Documentation Support
封裝選項
機械數據 (封裝 | 引腳)
- DGK|8
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
TCA9517-Q1 是一款具有電平轉換功能的雙向緩沖器，適用于 I2C 和 SMBus 系統。它能夠在混合模式應用中提供低壓（低至 0.9V）和更高壓（2.7V 至 5.25V）之間的雙向電壓電平轉換（上升轉換和/或下降轉換）。該器件能夠擴展 I2C 和 SMBus 系統，甚至在電平轉換期間也不會降低系統性能。
TCA9517-Q1 可緩沖 I2C 總線上的串行數據 (SDA) 和串行時鐘 (SCL) 信號，因而能夠在 I2C 應用中連接兩條總線電容高達 400pF 的總線。
TCA9517-Q1 具有兩種類型的驅動器：A 側驅動器和 B 側驅動器。所有輸入和 I/O 都能夠承受 5.25V 的過壓，即使器件未通電時也是如此（VCCB 和/或 VCCA = 0V）。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TCA9517-Q1 | VSSOP (8) | 3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

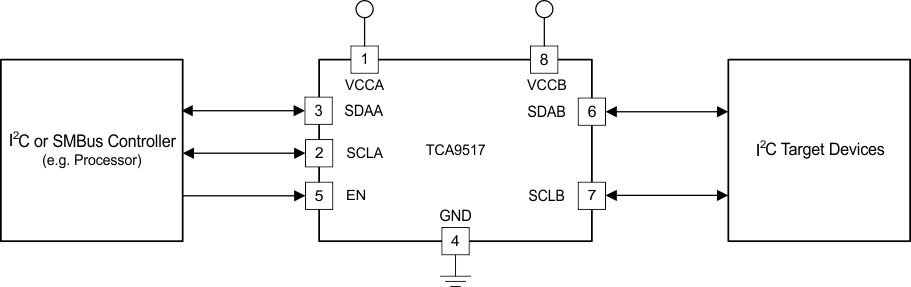

簡化版原理圖
