7.6.4.1 寫入
通過發送器件地址并將最低有效位 (LSB) 設置為邏輯 0，將數據傳輸至 TCAL9538（請參閱圖 7-7 以了解器件地址）。命令字節在地址之后發送，并確定哪個寄存器接收命令字節之后的數據。一次寫入傳輸中發送的數據字節數沒有限制。

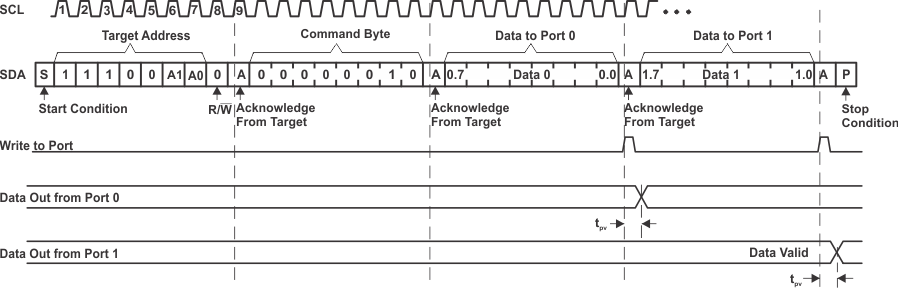

圖 7-9 寫入到輸出端口寄存器

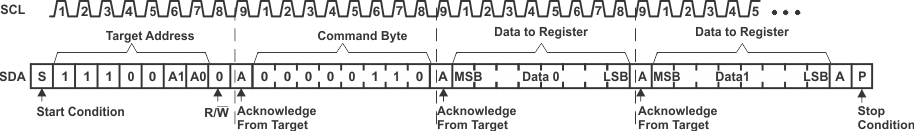

圖 7-10 寫入到配置寄存器
