7.1.1 信號改善
TCAN1473-Q1 包括信號改善功能 (SIC)，該功能通過更大限度減少信號振鈴來提高復雜星型拓?fù)渲锌蓪崿F(xiàn)的最大數據速率。出現信號振鈴的原因是，復雜 CAN 網絡中各點的阻抗不匹配，進而引起反射。

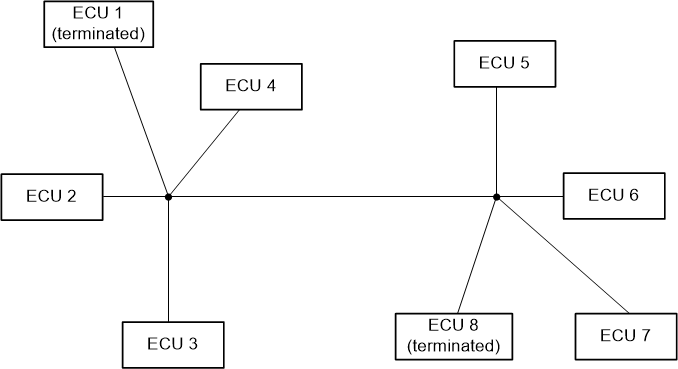

圖 7-1 展示了一個星形網絡的示例。
圖 7-1 CAN 網絡：星型拓?fù)?/span>隱性到顯性信號邊沿通常是干凈的，因為它由發送器強力驅動。CAN 收發器的發送器輸出阻抗為 RID(dom)，與網絡特性阻抗匹配。對于常規 CAN FD 收發器，當驅動器輸出阻抗變?yōu)榧s 60kΩ，且反射回來的信號遇到阻抗不匹配而導致振鈴時，便會出現顯性到隱性邊沿。TCAN1473-Q1 通過基于 TX 的信號改善功能 (SIC) 解決了此問題。TCAN1473-Q1 至少會在 tSIC_END 時間內繼續強力驅動總線呈現隱性，以便盡可能減少反射，并且采樣點處的隱性位很干凈。在主動隱性階段，發送器輸出阻抗較低 (RDIFF_ACT_REC)。在此階段之后，器件進入被動隱性階段，驅動器在此階段進入高阻抗?fàn)顟B(tài)。有關該現象的說明，請參閱圖 7-2。有關進一步信息，請參閱有關 SIC 如何釋放 CAN-FD 收發器真正潛力的白皮書。
圖 7-2 基于 TX 的信號改善功能
