7.2.1.3 應用曲線
TDP20MB421 是一款線性轉接驅動器，可用于擴展 DP 鏈路的通道覆蓋范圍。通過消除數據速率高達 20Gbps (UHBR20) 時的 ISI 確定性抖動，轉接驅動器有助于通過合規性測試。圖 7-2 至圖 7-5 展示了典型的 DP 2.1 Tx 符合性通道設置，以及 TP3_EQ 處有無轉接驅動器的符合性眼圖。眼圖的比較表明，TDP20MB421 可以通過擴展使眼睛無法通過的水平和垂直眼開口來提供信號調節。
圖 7-2 不帶轉接驅動器的典型 20Gbps (UHBR20) DP 2.1 Tx 兼容性通道設置

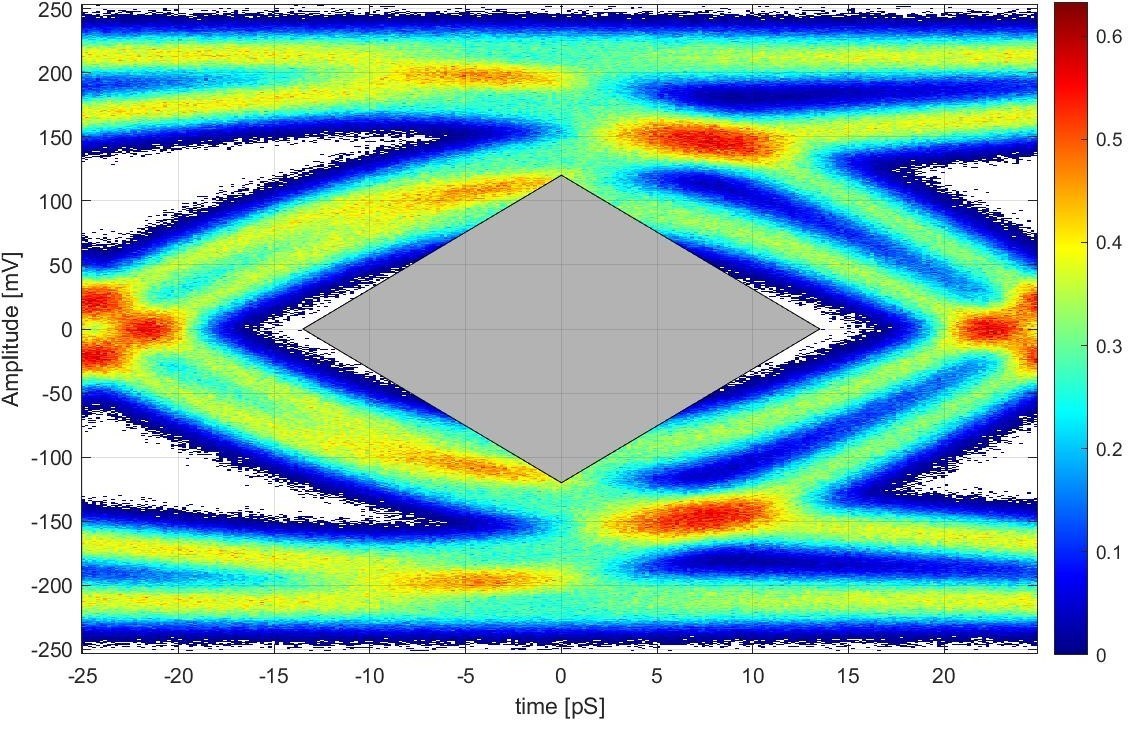

圖 7-4 TP3_EQ 處無轉接驅動器的 DP 2.1 Tx 符合性眼圖
圖 7-3 帶轉接驅動器的典型 20Gbps (UHBR20) DP 2.1 Tx 兼容性通道設置

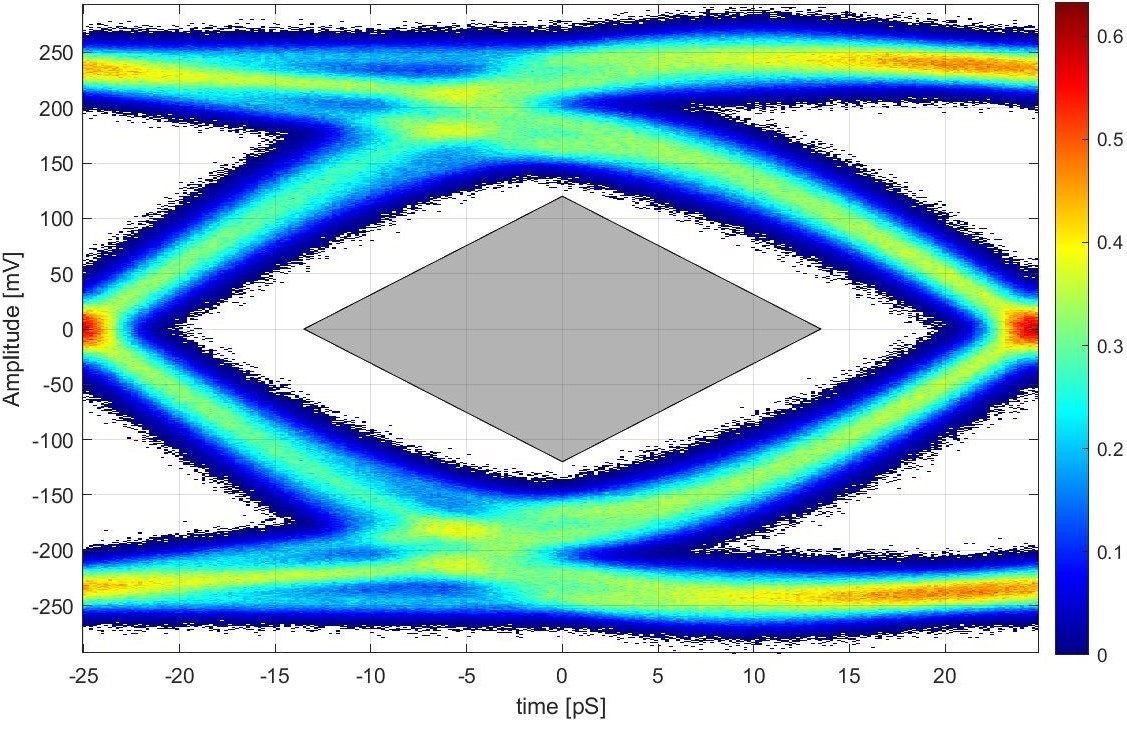

圖 7-5 TDP20MB421 在 TP3_EQ 處用于信號調節的 DP 2.1 Tx 符合性眼圖
