8.2.2 詳細設計過程
為了保護總線節點免受高能瞬變的影響，有必要實施外部瞬變保護裝置。圖 8-5 建議使用保護電路來抵御 1kV 浪涌 (IEC 61000-4-5) 瞬變。表 8-1 顯示了相關的物料清單。

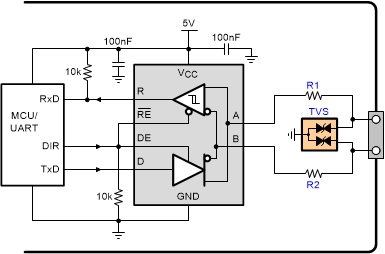

圖 8-5 針對半雙工器件的浪涌瞬變的瞬態保護表 8-1 物料清單
| 器件 | 功能 | 訂貨編號 | 制造商 |
|---|---|---|---|
| 收發器 | RS-485 收發器 | THVD1400 | TI |
| R1 | 10Ω 防脈沖厚膜電阻器 | CRCW0603010RJNEAHP | Vishay（威世） |
| R2 | |||
| TVS | 雙向 400W 瞬態抑制器 | CDSOT23-SM712 | Bourns（伯恩斯） |
