8.2 典型應用
RS-485 總線包含多個并聯到總線電纜的收發器。為了消除線路反射，每個電纜末端都用一個端接電阻 RT，其值與電纜的特征阻抗 0 匹配。這種方法稱為并行端接，通常允許在更長的電纜長度上實現更高的數據速率。

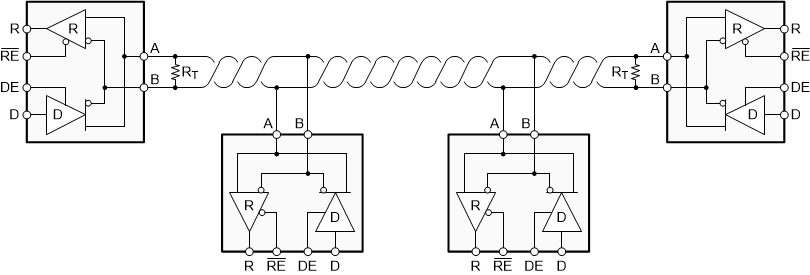

圖 8-1 具有半雙工收發器的典型 RS-485 網絡
