ZHDS074D February 1997 – January 2026 TLE2071 , TLE2071A , TLE2071AM , TLE2071M , TLE2072 , TLE2072A , TLE2072AM , TLE2072M , TLE2074 , TLE2074A , TLE2074AM , TLE2074M
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 TLE207X 可用選項
- 5 引腳配置和功能
-
6 規(guī)格
- 6.1 絕對最大額定值
- 6.2 建議運行條件
- 6.3 TLE2071C 電氣特性
- 6.4 TLE2071C 工作特性
- 6.5 TLE2071C 電氣特性
- 6.6 TLE2071C 工作特性
- 6.7 TLE2071I 電氣特性
- 6.8 TLE2071I 工作特性
- 6.9 TLE2071I 電氣特性
- 6.10 TLE2071I 工作特性
- 6.11 TLE2071M 電氣特性
- 6.12 TLE2071M 工作特性
- 6.13 TLE2071M 電氣特性
- 6.14 TLE2071M 工作特性
- 6.15 TLE2072C 電氣特性
- 6.16 TLE2072C 工作特性
- 6.17 TLE2072C 電氣特性
- 6.18 TLE2072C 工作特性 15V
- 6.19 TLE2072I 電氣特性
- 6.20 TLE2072I 工作特性
- 6.21 TLE2072I 電氣特性
- 6.22 TLE2072I 工作特性
- 6.23 TLE2072M 電氣特性
- 6.24 TLE2072M 工作特性 5V
- 6.25 TLE2072M 電氣特性
- 6.26 TLE2072M 工作特性
- 6.27 TLE2074C 電氣特性
- 6.28 TLE2074C 工作特性
- 6.29 TLE2074C 電氣特性
- 6.30 TLE2074C 工作特性
- 6.31 TLE2074I 電氣特性
- 6.32 TLE2074I 工作特性
- 6.33 TLE2074I 電氣特性
- 6.34 TLE2074I 工作特性
- 6.35 TLE2074M 電氣特性
- 6.36 TLE2074M 工作特性
- 6.37 TLE2074M 電氣特性
- 6.38 TLE2074M 工作特性
- 6.39 典型特性
- 7 應用和實施
- 8 器件和文檔支持
- 9 修訂歷史記錄
- 10機械、封裝和可訂購信息
6.39 典型特性

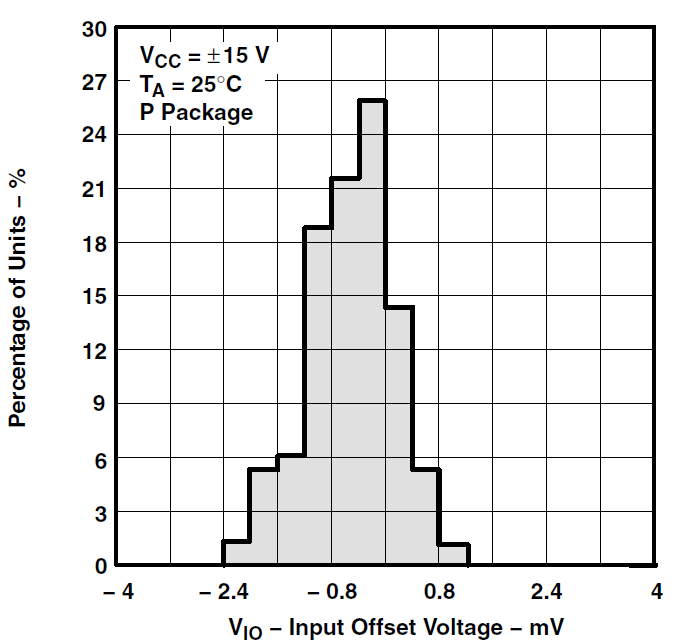

圖 6-1 TLE2071 輸入失調電壓的分布

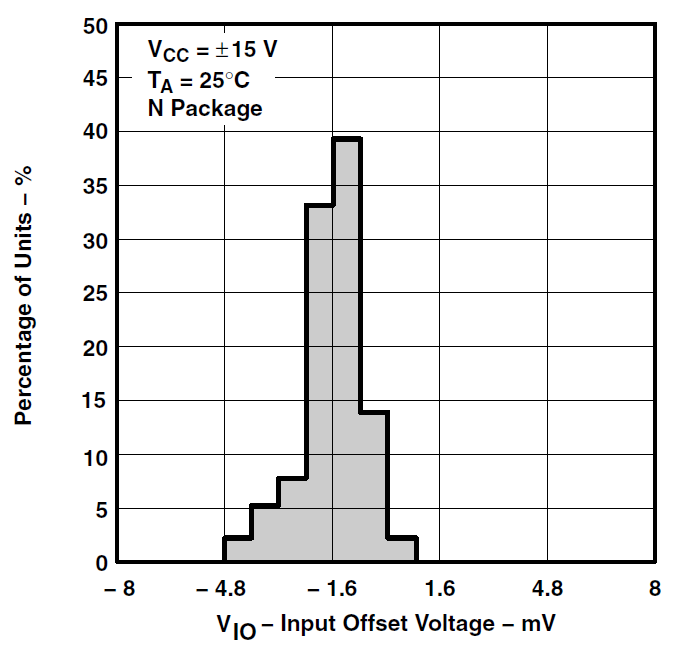

圖 6-3 TLE2074 輸入失調電壓的分布

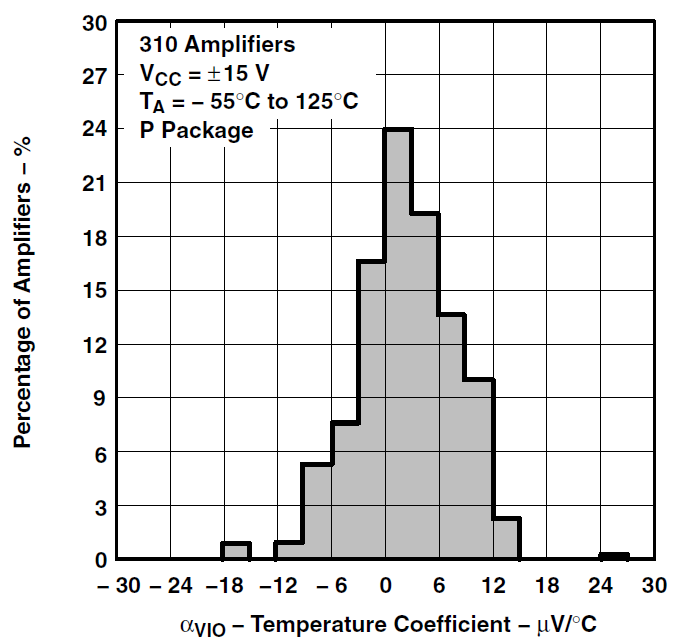

圖 6-5 TLE2072 輸入失調電壓溫度系數的分布
高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內。

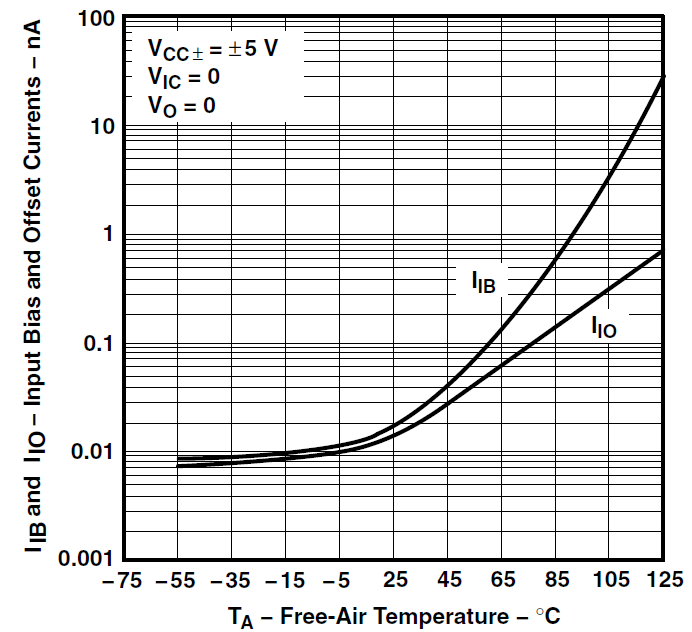

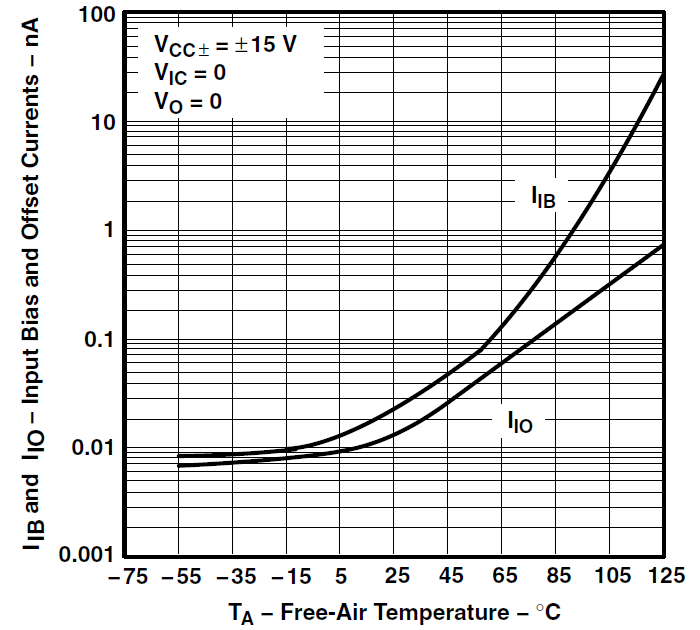

圖 6-7 輸入偏置電流和輸入偏移電流與自然通風溫度間的關系

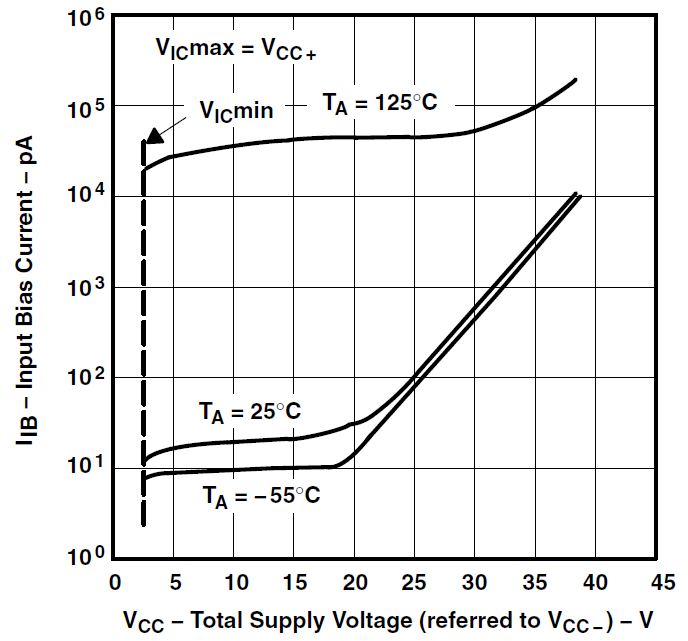

圖 6-9 輸入偏置電流與總電源電壓間的關系
高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內。

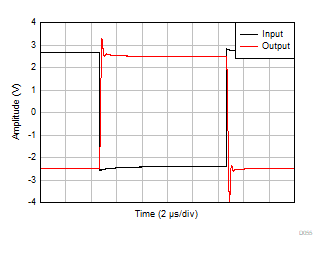

圖 6-11 同相大信號脈沖響應

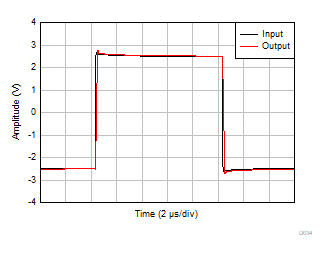

圖 6-13 小信號脈沖響應

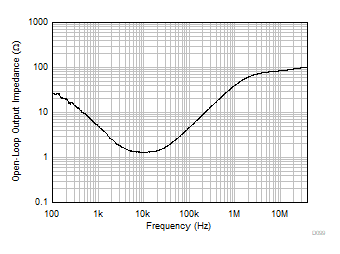

圖 6-15 開環(huán)輸出阻抗與頻率間的關系
圖 6-2 TLE2072 輸入失調電壓的分布

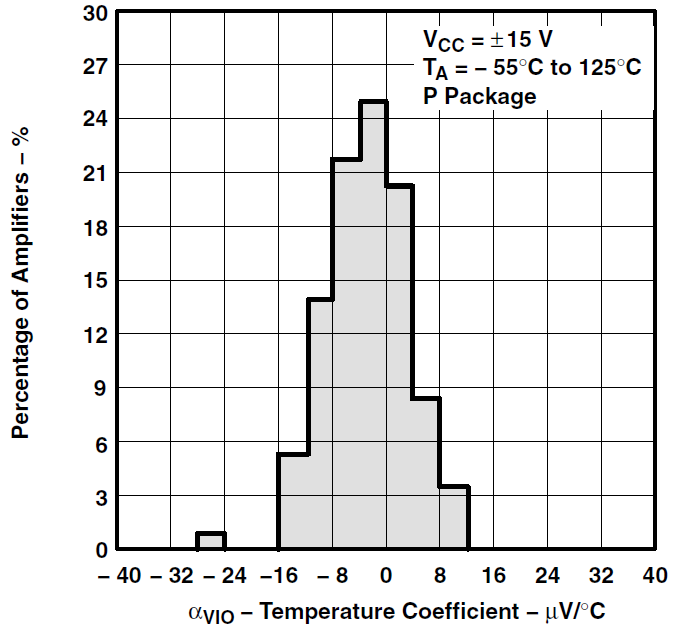

圖 6-4 TLE2071 輸入失調電壓溫度系數的分布
圖 6-6 TLE2074 輸入失調電壓溫度系數的分布
高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內。
圖 6-8 輸入偏置電流和輸入偏移電流與自然通風溫度間的關系

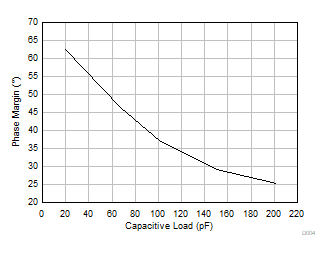

圖 6-10 相位裕度與負載電容間的關系
高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內。

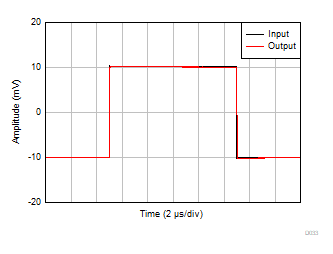

圖 6-12 同相大信號脈沖響應

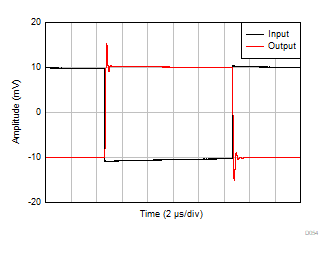

圖 6-14 小信號脈沖響應
