ZHCSYI8B August 1997 – July 2025 TLV2731
PRODUCTION DATA
3 說明
TLV2731 是一款單路低電壓運算放大器，采用 SOT-23 封裝。TLV2731 可為需要良好交流性能的應用提供 2MHz 的帶寬和 1.6V/μs 的壓擺率。該器件在單電源或雙電源應用中表現出優異的軌到軌輸出性能，能夠進一步擴大動態范圍。TLV2731 在 3V 和 5V 的電壓下完成全面特性測試，并針對低壓應用進行了優化。
TLV2731 具有高輸入阻抗和低噪聲特性，是用于高阻抗源（如壓電式傳感器）小信號調節的理想選擇。得益于微功耗水平與 3V 工作電壓的組合，這些器件在手持監控和遙感應用中表現良好。此外，該系列器件的單電源或雙電源具有軌到軌輸出特性，是與模數轉換器 (ADC) 連接的理想選擇。該器件還可驅動電信應用中的 600Ω 負載。
SOT-23 封裝總面積為 5.6mm2，只需要標準 8 引腳 SOIC 封裝三分之一的布板空間。這種超小型封裝使設計人員能夠將單個放大器放置在非?？拷盘栐吹奈恢茫⒏笙薅鹊販p少從長 PCB 布線中拾取的噪聲。
(1) 有關更多信息，請參閱 節 9。
(2) DBV 封裝僅可采用帶卷形式供應。
(3) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
器件信息
| TA(1) | VIO 在 25°C 時的最大值 | 封裝器件 |
|---|---|---|
| SOT-23 (DBV) | ||
| 0°C 至 70°C | 3mV | TLV2731CDBV |
| -40°C 至 +85°C | 3mV | TLV2731IDBV |
(1) 芯片形式僅在 TA = 25°C 條件下進行測試。

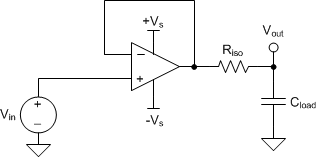

使用 TLV2731 擴展容性負載驅動
