10.3.2 張弛振蕩器

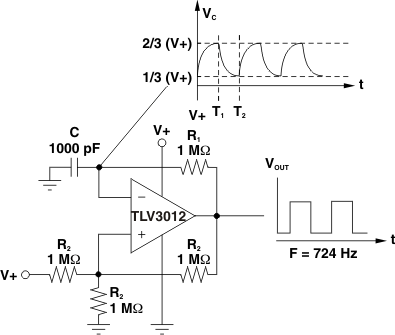

TLV3012 器件可配置為張弛振蕩器，以提供簡單且經濟的時鐘輸出（請參閱圖 10-6）。電容器的充電速率為 T = 0.69RC，放電速率為 0.69RC。因此，周期為 T = 1.38RC。R1 的值可能與 R2 不同。
圖 10-6 TLV3012 配置為張弛振蕩器
