ZHCSR70 September 2020 TLV4011-Q1
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11Device and Documentation Support
- 12Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- DCK|5
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
TLV4011-Q1 是一款具有精密集成基準的低功耗、高精度比較器?？赏ㄟ^將兩個外部電阻器連接到輸入端，實現低至 1.226V 的可調電壓閾值。
經過工廠校準的開關閾值和精密遲滯相結合，使得 TLV4011-Q1 非常適合在必須將慢速輸入信號轉換為純凈數字輸出的嚴苛、嘈雜環境中進行電壓和電流監測。同樣地，輸入端的短時毛刺脈沖也得以抑制，因此可確保穩定的輸出運行，不會引起誤觸發。
上電期間，當電源電壓 VDD 大于 0.8V 時，RESET 有效運行（低電平）。因此，TLV4011-Q1 會監測輸入并使 RESET 運行（低電平），同時輸入仍保持在閾值電壓 VIT 以下。一旦輸入電壓升至閾值電壓 VIT 以上，RESET 則不再運行（高電平）。該產品系列專為 1.8V、3.3V、5V 和可調電源電壓而設計。
TLV4011-Q1 采用 5 引腳 SC-70 封裝，工作溫度范圍為 -40°C 至 125°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TLV4011-Q1 | SC-70 (5) | 2.00mm × 1.25mm |
(1) 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

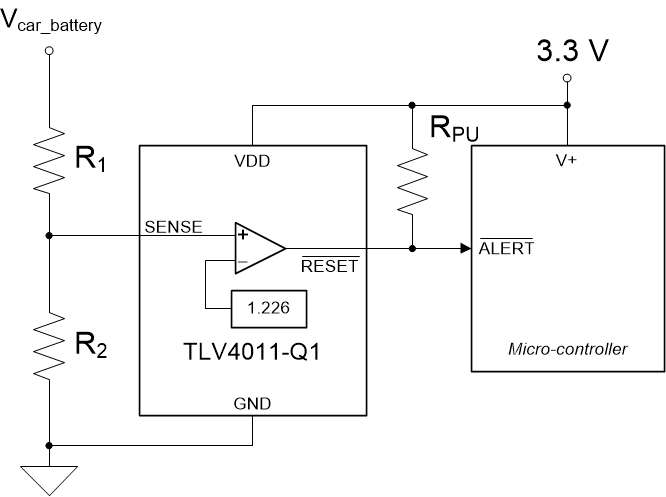

典型應用原理圖
