10 布局
10.1 布局準則
為使器件表現出最佳工作性能，需采用效果較好的印刷電路板 (PCB) 布局規范，包括：
- 噪聲可以通過整個電路的電源引腳和運算放大器本身傳入模擬電路。旁路電容為局部模擬電路提供低阻抗電源，用于降低耦合噪聲。
- 在每個電源引腳和接地端之間連接低 ESR 0.1µF 陶瓷旁路電容器，放置位置盡量靠近器件。一個從 V+ 到接地的單一旁路電容器適用于單電源 應用。
- 將電路中的模擬部分和數字部分單獨接地是最為簡單有效的噪聲抑制方法。多層 PCB 中通常將一層或多層專門作為接地層。接地層有助于散熱和降低電磁干擾 (EMI) 噪聲拾取。確保對數字接地和模擬接地進行物理隔離，同時應注意接地電流。有關更多詳細信息，請參見電路板布局技巧，SLOA089。
- 為了減少寄生耦合，請讓輸入走線盡可能遠離電源或輸出走線。如果這些走線不能保持分離狀態，最好讓敏感走線與有噪聲的走線垂直相交，而不是平行相交。
- 外部組件的位置應盡量靠近器件。如布局示例所示，使 RF 和 RG 電纜接近反相輸入可最大限度地減小寄生電容。
- 盡可能縮短輸入走線。切記：輸入走線是電路中最敏感的部分。
- 考慮在關鍵走線周圍設定驅動型低阻抗保護環。這樣可顯著減少附近走線在不同電勢下產生的泄漏電流。
10.2 布局示例

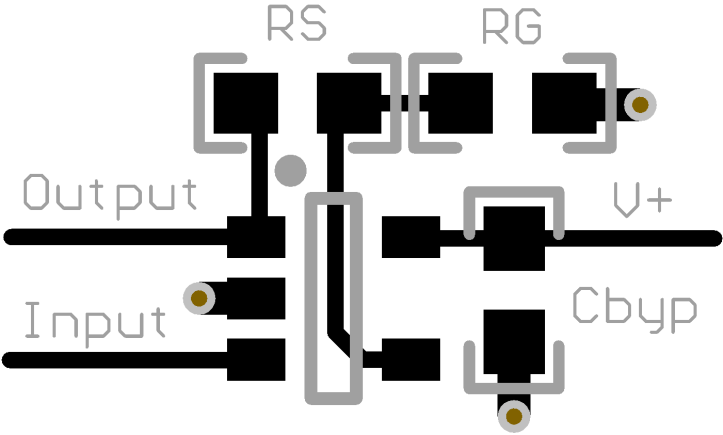

Figure 38. 同相布局示例
