ZHCSKS8A December 2020 – January 2023 TLV62595
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Device and Documentation Support
- 10Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- DMQ|6
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
TLV62595 是一款高頻同步降壓轉換器，經優化具有解決方案尺寸緊湊和高效率兩大優點。該器件集成了可提供高達 4A 輸出電流的開關。在中等負載至重負載情況下，該轉換器將以 2.2MHz 典型開關頻率在脈寬調制 (PWM) 模式下運行。在輕負載情況下，該器件自動進入節能模式 (PSM)，從而在整個負載電流范圍內保持高效率，且靜態電流低至 10μA。
該器件基于 DCS 控制拓?fù)?，可實現快速瞬態響應。內部基準在 -40°C 至 125°C 的結溫范圍內，以 1% 的高反饋電壓精度將輸出電壓調低至 0.6V。整個解決方案需要一個小型 470nH 電感器、一個 4.7μF 輸入電容器以及三個 10μF 或一個 47μF 輸出電容器。
該器件采用 6 引腳 1.5mm × 1.5mm QFN 封裝，可提供高功率密度解決方案。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TLV62595 | DMQ（VSON-HR，6） | 1.50mm x 1.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
典型應用原理圖

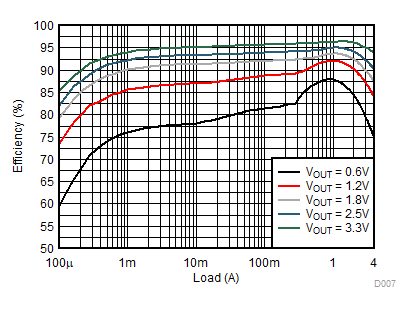

VIN = 5V 時的效率
