8.1.5 導通和關斷時間
導通時間定義為 SELx 信號上升（對于 NC 開關）或下降（對于 NO 開關）至 50% 最終值以后，TMUX6111, TMUX6112, and TMUX6113 輸出上升至 90% 最終值所需要的時間。圖 8-5 展示了用于測量導通時間的設置。導通時間用符號 tON 表示。
關斷時間定義為 SELx 信號下降（對于 NC 開關）或上升（對于 NO 開關）到 50% 初始值后，TMUX6111, TMUX6112, and TMUX6113 輸出下降到 10% 初始值所需要的時間。圖 8-5 展示了用于測量關斷時間的設置。關斷時間用符號 tOFF 表示。

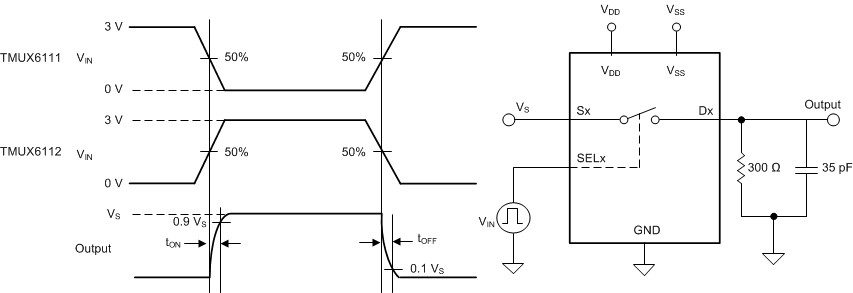

圖 8-5 導通和關斷時間測量設置
