7.2 關斷漏電流
在關斷狀態下，開關有兩種類型的漏電流：
- 源極關斷漏電流 IS(OFF)：開關關斷時流入或流出源極引腳的漏電流。
- 漏極關斷漏電流 ID(OFF)：開關關斷時流入或流出漏極引腳的漏電流。

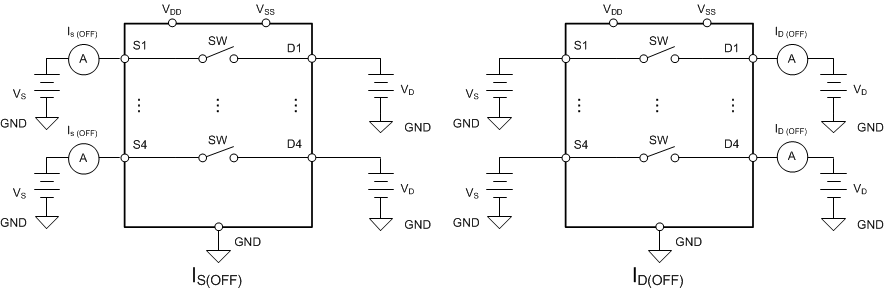

圖 7-2 展示了用于測量兩個關斷漏電流的設置。
圖 7-2 關斷漏電流測量設置
