3 說明
TMUXHS4212 是一款采用多路復用器或多路信號分離器配置的高速雙向無源開關。此開關適用于多種應用，包括 USB Type-C? 和 PCI Express。TMUXHS4212 是一款通用模擬差分無源多路復用器或多路信號分離器，適用于許多高速差分接口，其數據速率高達 16Gbps。該器件可用于電氣通道具有信號完整性裕度的更高數據速率。TMUXHS4212 支持差分信號，其共模電壓范圍 (CMV) 高達 0V 至 1.8V，差分振幅高達 1800mVpp。自適應 CMV 跟蹤可確保通過器件的通道在整個共模電壓范圍內保持不變。
TMUXHS4212 的動態特性允許進行高速開關，使信號眼圖具有最小的衰減，并且?guī)缀醪粫?huì)增加抖動。該器件的芯片設計經過優化，可在較高信號頻譜上實現出色的頻率響應。其芯片信號布線和開關網絡相匹配，以實現最佳的差分對內延遲差性能。
TMUXHS4212 具有擴展的工業溫度范圍，適合多種嚴苛應用，包括工業和高可靠性用例。
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TMUXHS4212 | VQFN (20) | 2.50mm × 4.50mm × 0.5mm 間距 |
| TMUXHS4212I |

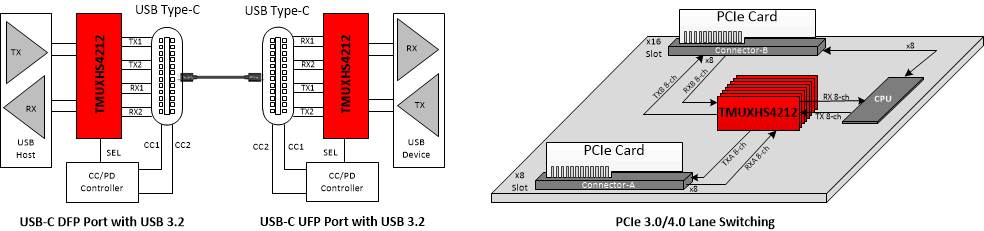

應用用例
