3 說明
TPA3110D2-Q1 是一款用于驅動橋接式立體聲揚聲器的 15W（每通道）高效、D 類音頻功率放大器。高級電磁干擾 (EMI) 抑制技術能夠在滿足電磁兼容 (EMC) 要求的同時使用戶能夠在輸出端上使用價格低廉的磁珠濾波器。SpeakerGuard 保護電路系統包含一個可調節功率限制器和一個 DC 檢測電路?？烧{(diào)節功率限制器允許用戶設置一個低于芯片電源電壓的虛擬電壓軌，以便限制通過揚聲器的電量。DC 檢測電路可以測量脈寬調制 (PWM) 信號的頻率和振幅，如果輸入電容器受損或者輸入端存在短路，它就會關閉輸出級。
TPA3110D2-Q1 可以驅動低至 4Ω 的立體聲揚聲器。該器件具有 90% 的高效率，播放音樂時無需外部散熱器。
輸出受到完全的保護以防止到 GND，VCC 和輸出到輸出的短接。短路保護和熱保護均含有自動恢復功能。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPA3110D2-Q1 | HTSSOP (28) | 9.70mm × 4.40mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

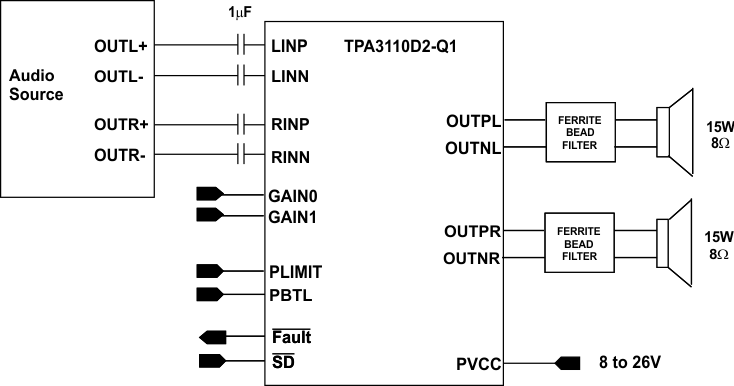

3.1 TPA3110D2-Q1 簡化應用原理圖
