3 說明
TPA3221 是一款可在全功率、空閑和待機狀態下實現高效運行的大功率 D 類放大器。該器件具有高達 100kHz 帶寬的閉環反饋，從而在音頻頻帶內實現低失真并提供出色的音質。該器件以 AD 或低空閑電流 HEAD（高效 AD 模式）調制運行，最多可為 4Ω 負載提供 2 x 105W 的峰值功率，或?yàn)?2Ω 負載提供 1 x 208W 的峰值功率。
TPA3221 具有單端或差分模擬輸入接口，最高支持 2VRMS，具有四種可選增益：18dB、24dB、30dB 和 34dB。TPA3221 還實現了大于 90% 的效率、低空閑功率 (<0.25W) 和超低待機功耗 (< 0.1W)。這是通過采用 70mΩ MOSFET、經優化的柵極驅動方案和低功耗運行模式實現的。TPA3221 內置一個 LDO，便于集成到單電源系統中。為進一步簡化設計，該器件集成了重要的保護功能，包括欠壓、逐周期電流限制、短路、削波檢測、過熱警告和關斷以及直流揚聲器保護。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 x 寬）包括引腳（如適用）。

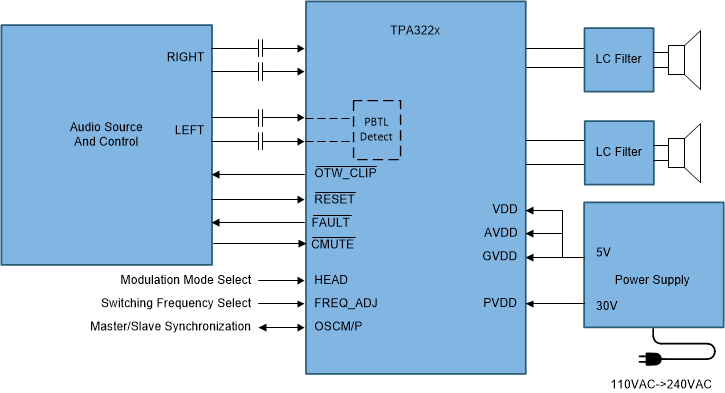

簡化版原理圖
