ZHCSO74C September 2009 – January 2023 TPD2S017
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11Device and Documentation Support
- 12Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- DBV|6
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
TPD2S017 是一款雙通道靜電放電 (ESD) 保護器件。該保護產品在每條線路中提供兩級 ESD 瞬態電壓抑制 (TVS) 二極管，并具有典型的 1Ω 串聯電阻器隔離。這種架構允許器件于系統級 ESD 沖擊期間鉗位在非常低的電壓。
TPD2S017 符合 IEC61000-4-2 ESD 保護標準。由于串聯電阻器元件，TPD2S017 可提供受控濾波器滾降，以實現更出色的雜散 EMI 抑制和信號完整性。單片器件技術允許元件值的良好匹配，包括鉗位電容和差分信號對之間的串聯電阻器。線路電容和串聯電阻器的緊密匹配，可確保由于添加 ESD 鉗位而導致的差分信號失真較小，并且還允許部件以高速差分?jǐn)?shù)據速率（超過 1.5Gbps）運行。DBV 封裝提供直通式引腳映射，可簡化電路板布局布線。
這種 ESD 保護器件的典型應用是 USB 數據線、IEEE 1394 接口、LVDS、MDDI/MIPI 和 HS 信號的電路保護。
封裝信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPD2S017 | DBV (SOT-23, 6) | 2.90mm × 1.60mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

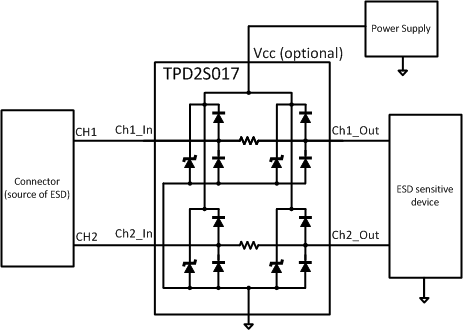

應用原理圖
