3 說明
TPD4E004 是一款低電容瞬態電壓抑制 (TVS) 器件。TPD4E004 旨在保護連接到通信線路的敏感電子元件免受靜電放電 (ESD) 的影響。四個通道中的每一個通道都包含一對二極管，用于將 ESD 電流脈沖引導至 VCC 或 GND。TPD4E004 可為高達 ±15kV 的人體放電模型 (HBM) ESD 脈沖（在 IEC 61000-4-2 中指定）提供保護，并提供 ±8kV 接觸放電和 ±12kV 空氣間隙放電。該器件每通道具有 1.6pF 電容，因此非常適合用在高速數據 IO 接口中。
TPD4E004 是專為 USB、以太網?和其他高速應用而設計的四路 ESD 結構。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 x 寬）為標稱值，并包括引腳（如適用）。

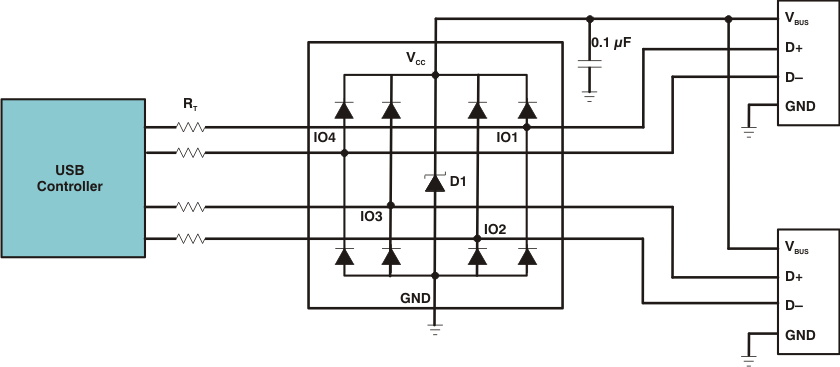

應用原理圖
