1 特性
- 集成單通道負載開關
- VBIAS 電壓范圍：2.5V 至 5.5V
- VIN 電壓范圍：0.8V 至 5.5V
- 超低 RON 電阻
- VIN = 5V (VBIAS = 5V) 時，RON = 4.4mΩ
- 15A 最大持續開關電流
- 低靜態電流（VBIAS = 5V 時為 20µA）
- 低關斷電流（VBIAS = 5V 時為 1µA）
- 低控制輸入閥值允許使用 1.2V 或更高電壓的通用輸入輸出 (GPIO) 接口
- VBIAS 和 VIN 范圍內的受控和固定轉換率
- VIN = 5V (VBIAS = 5V) 時，tR = 2663µs
- 快速輸出放電 (QOD)
- 帶有散熱焊盤的小外形尺寸無引線 (SON) 8 端子封裝
- 靜電放電 (ESD) 性能經測試符合 JESD 22 規范
- 2kV 人體模式 (HBM)
- 1kV 充電器件模型 (CDM)
2 應用范圍
- 服務器
- 醫療
- 電信系統
- 計算
- 工業系統
- 高電流電壓軌
3 說明
TPS22959 是一款小型，超低 RON，單通道負載開關，此開關具有受控開啟功能。 此器件包含一個可在 0.8V 至 5.5V 輸入電壓范圍內運行的 N 通道金屬氧化物半導體場效應晶體管 (MOSFET)，并且支持 15A 的最大持續電流。
器件的超低 RON 和高電流處理能力的組合使得此器件非常適合于驅動具有非常嚴格壓降耐受的處理器電源軌。 器件的受控上升時間大大減少了由大容量負載電容導致的涌入電流，從而減少或消除了電源損耗。 此開關可由 ON 端子單獨控制，此端子能夠與微控制器或低壓離散邏輯電路生成的低壓控制信號直接對接。 通過集成一個在開關關閉時實現快速輸出放電 (QOD) 的 224Ω 下拉電阻器，，此器件進一步減少總體解決方案尺寸。
TPS22959 采用小型 3mm x 3mm 超薄小外形尺寸無引線 (WSON)-8 封裝 (DNY)。 DNY 封裝集成有一個散熱焊盤，此散熱焊盤可在高電流和高溫應用中實現高功率耗散。 器件在自然通風環境下的額定運行溫度范圍為 -40°C 至 85°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS22959 | WSON (8) | 3.00mm x 3.00mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

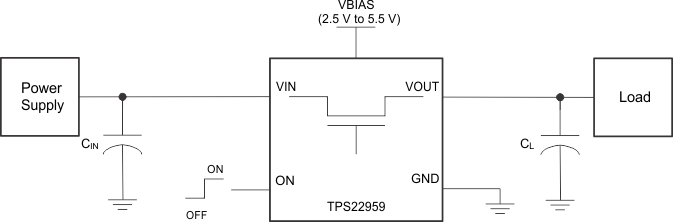

4 簡化電路原理圖

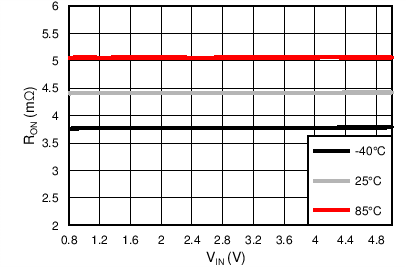

RON 與 VIN 之間的關系 (VBIAS = 5V，IOUT = -200mA)
