3 說明
TPS22998 是一款單通道負載開關，具有可配置上升時間，從而可更大限度地降低浪涌電流。此器件包含一個可在 0.2V 至 5.5V 輸入電壓范圍內運行的 N 溝道 MOSFET，并且支持 10A 的最大連續電流。
開關可由一個打開和關閉輸入 (ON) 控制，此輸入可與低壓控制信號 (VIH = 0.9V) 直接連接。TPS22998 在開關關閉時具有固定快速輸出放電，將輸出下拉至接地。
TPS22998 采用 10 引腳 WQFN 封裝 (RYZ)（1.5mm × 2mm，間距為 0.5mm）并可在自然通風條件下的 –40°C 至+105°C 溫度范圍運行。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
TPS22998 | WQFN (10) | 1.5mm × 2.0mm |
(1) 要了解所有可用封裝，請參見產品說明書末尾的可訂購產品附錄。

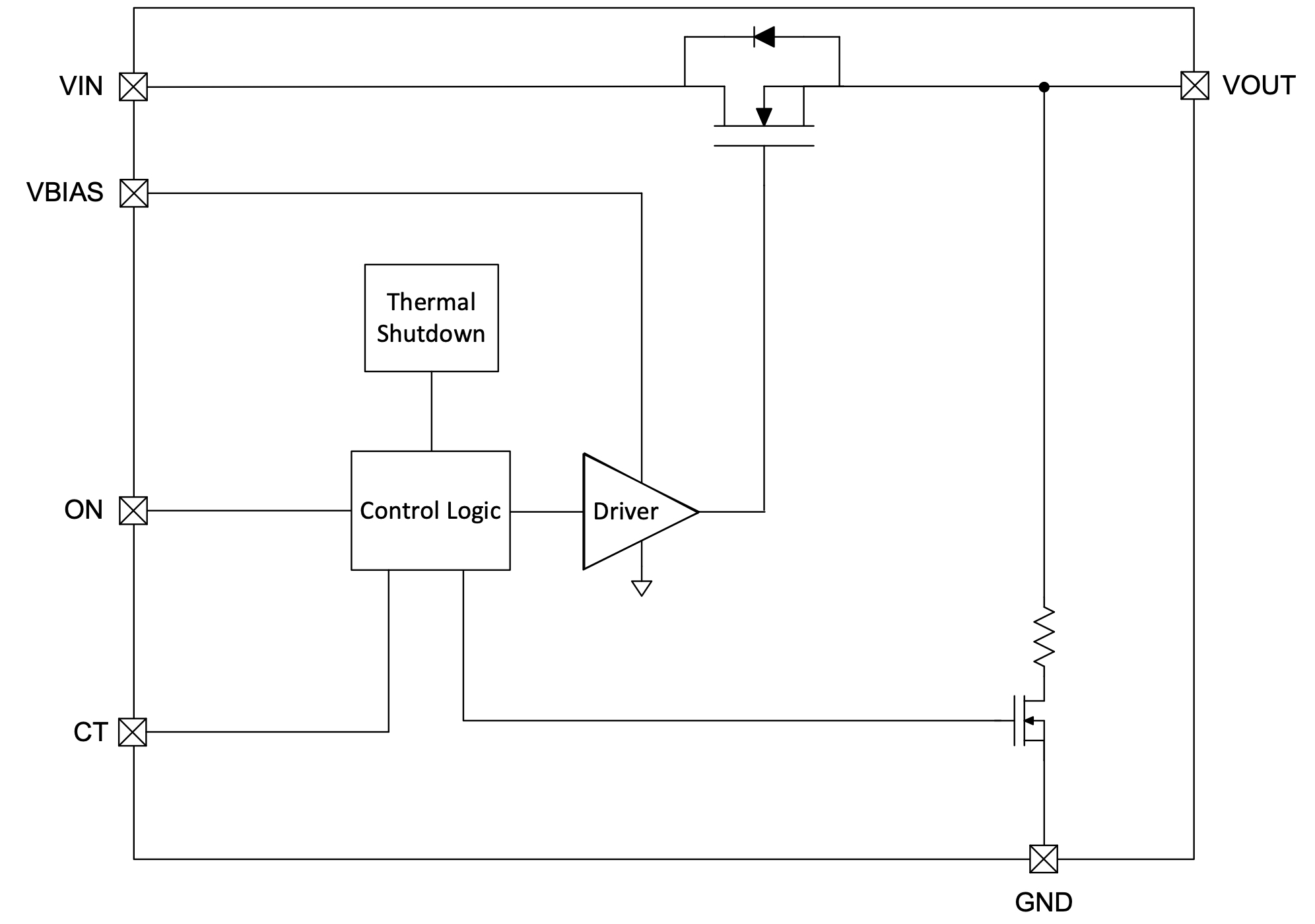

TPS22998 方框圖
TPS22998 典型應用
