8.2.4 應用曲線

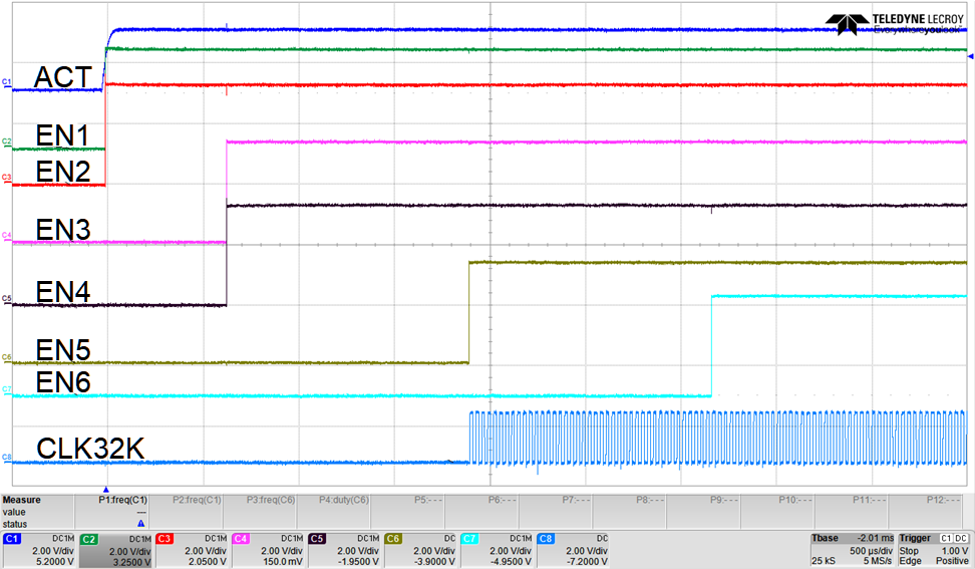

圖 8-2 上電序列

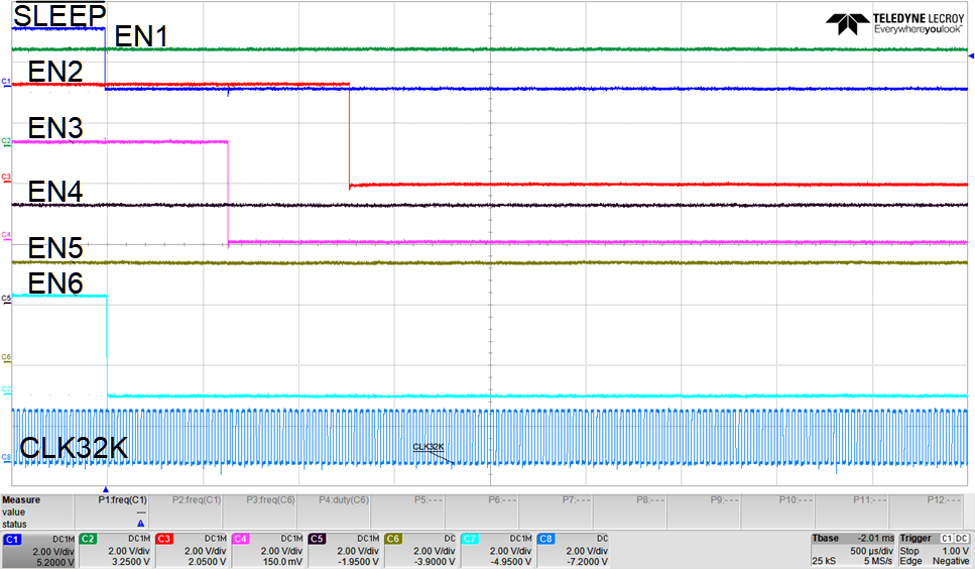

圖 8-4 睡眠進入序列

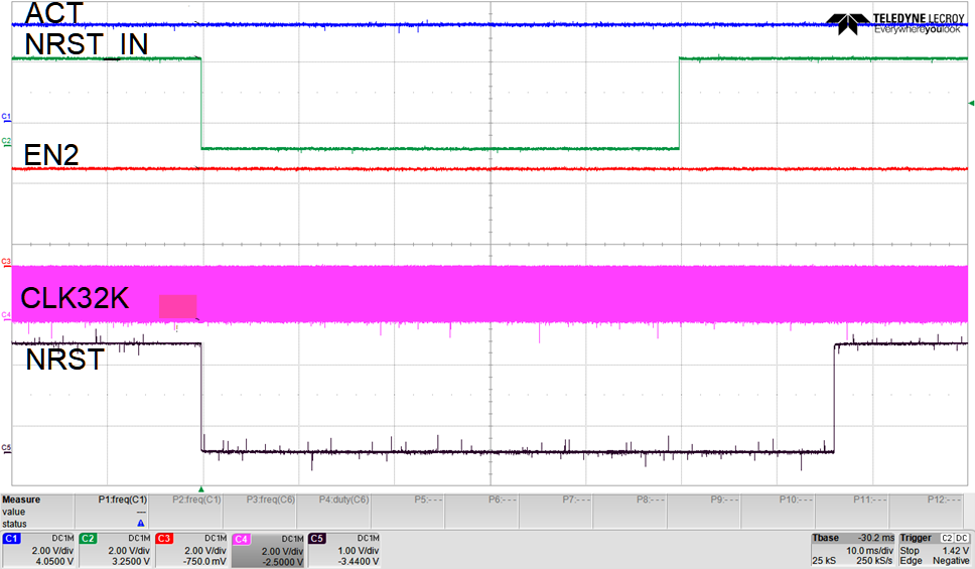

圖 8-6 復位由 NRST_IN 觸發

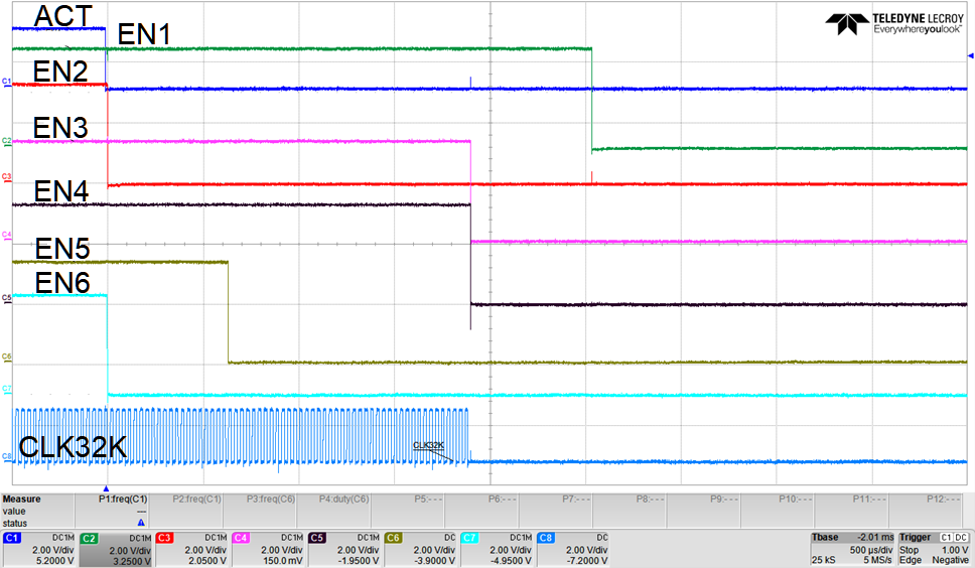

圖 8-3 斷電序列

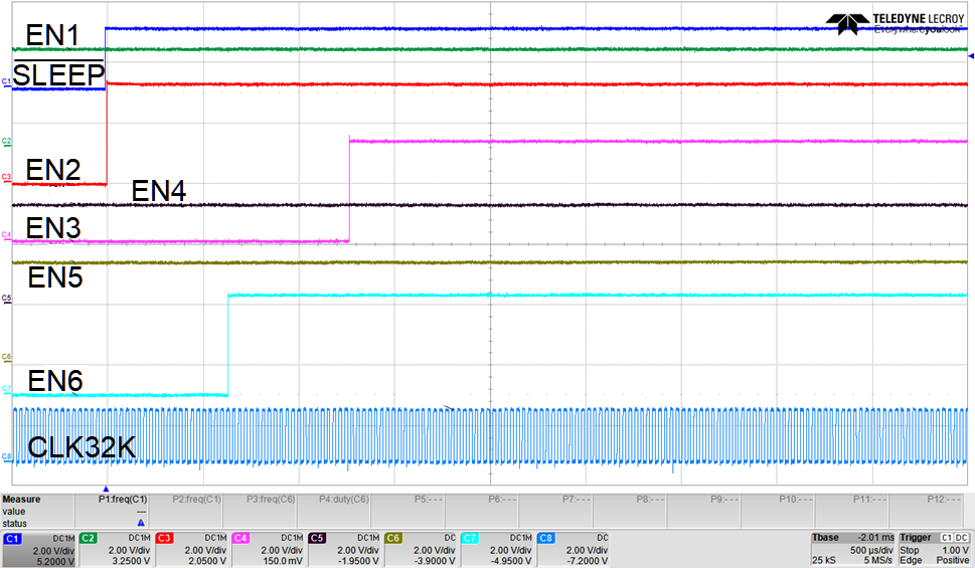

圖 8-5 睡眠退出序列圖 8-2 顯示了 表 8-1 中列出的上電序列。請注意，由于選擇了 1 號時隙，EN1 與 ACT 信號同時上升。此外，注意由于選擇了 2 號時隙，EN3 和 EN4 在 EN1 之后上升 625us?？墒褂?TPS38700-Q1 網頁的“設計工具與仿真”部分下的 TPS38700-Q1 時序工具來幫助實現所需的時隙選擇。
