ZHCSQJ2 October 2022 TPS53830A
PRODUCTION DATA
- 1特性
- 2應用
- 3說明
- 4Revision History
- 5Device and Documentation Support
- 6Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- RWZ|35
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
TPS53830A 是適用于 DDR5 DIMM 自載電源的 D-CAP+? 模式集成式降壓轉換器，該轉換器具有可配置電流能力，可為 DIMM 模塊上的 DRAM 芯片提供 VDD、VDDQ 和 VPP 電壓。高電流軌可以配置為兩相或 2 個輸出，從而提供高達 12A（或 6A + 6A）的電流，并采用 D-CAP+? 模式控制。該轉換器還采用內部補償以方便使用并減少外部元件。
該轉換器提供全套遙測功能，包括輸入電壓、輸出電壓和輸出電流。此外，還提供過壓、欠壓、過流限制和過熱保護。
TPS53830A 采用耐熱增強型 35 引腳 QFN 封裝，工作溫度范圍為 -40°C 至 +105°C。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS53830A | RWZ | 5.00mm x 5.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

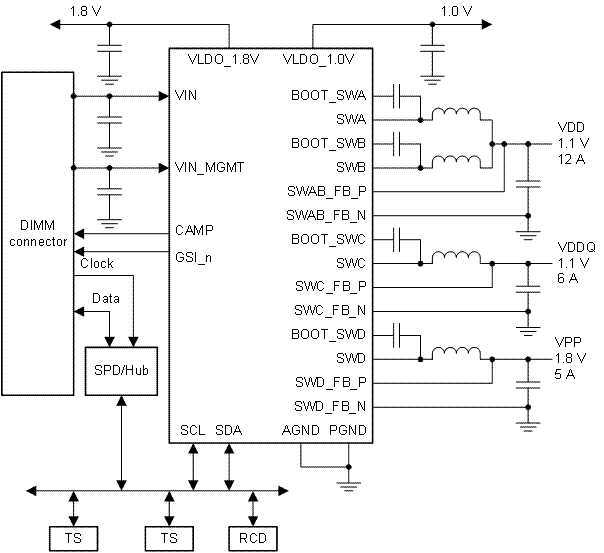

圖 3-1 簡化版應用
