1 特性
- 適用于汽車電子 應用
- 具有符合 AEC-Q100 的下列結果：
- 器件溫度 1 級：-40°C 至 125°C 的環境運行溫度范圍
- 器件人體放電模式 (HBM) 靜電放電 (ESD) 分類等級 H1C
- 器件組件充電模式 (CDM) ESD 分類等級 C3B
- 可在輕負載條件下實現高效率，使用脈沖跳躍 Eco-mode™
- 92mΩ 高側金屬氧化物半導體場效應晶體管 (MOSFET)
- 146μA 靜態運行電流和 2μA 關斷電流
- 100kHz 至 2.5MHz 可調開關頻率
- 同步至外部時鐘
- 輕負載條件下使用集成型引導 (BOOT) 再充電場效應晶體管 (FET) 實現的低壓降
- 可調欠壓閉鎖 (UVLO) 電壓和滯后
- 0.8V 1% 內部電壓基準
- 8 引腳散熱增強型小外形集成電路 (HSOIC) PowerPAD™封裝
- -40°C 至 150°C TJ 運行范圍
- 由 WEBENCH®軟件工具提供支持
2 應用范圍
3 說明
TPS54560-Q1 是一款 60V、5A 降壓穩壓器，此穩壓器集成有一個高側 MOSFET。按照 ISO 7637 標準，此器件能夠耐受的拋負載脈沖高達 65V。電流模式控制提供了簡單的外部補償和靈活的組件選擇。低紋波脈沖跳躍模式可將無負載電源電流降至 146μA。當使能引腳被拉至低電平時，關斷電源電流會降至 2μA。
欠壓閉鎖在內部設定為 4.3V，但可用一個使能引腳上的外部電阻分壓器將之提高。該器件可在內部控制輸出電壓啟動斜坡，從而控制啟動過程并消除過沖。
寬開關頻率范圍可實現對效率或者外部組件尺寸進行的優化。輸出電流是受限的逐周期電流。頻率折返和熱關斷在過載條件下保護內部和外部組件。
TPS54560-Q1 采用 8 引腳散熱增強型 HSOIC PowerPAD 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS54560-Q1 | SO PowerPAD (8) | 3.90mm x 4.89mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

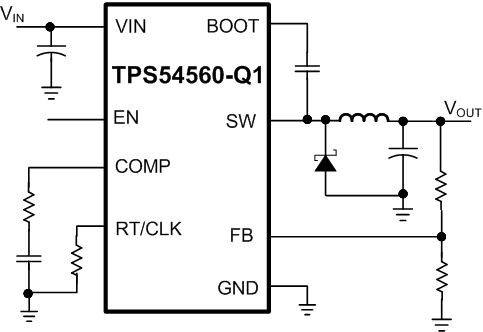

簡化電路原理圖

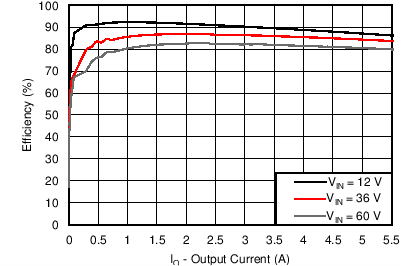

效率與負載電流間的關系
