6.5.5 目標地址和數據方向位
在 START 之后會發送目標地址。該地址為 7 位長，后跟第八位作為數據方向位（位 R/W）。零表示傳輸 (WRITE)，一表示數據請求 (READ)。

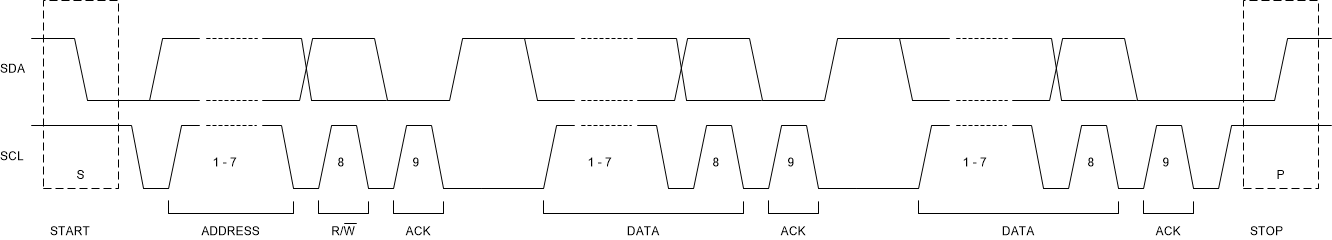

圖 6-10 目標地址和數據方向
