3 說明
TPS61094 是具有超級電容器管理的 60nA IQ 升壓轉換器。該器件可為智能儀表和超級電容器備用電源應用提供電源解決方案。
TPS61094 具有寬輸入電壓范圍和高達 5.5V 的輸出電壓。當 TPS61094 在降壓模式下為超級電容器充電時，可通過兩個外部電阻器對充電電流和終止電壓進行編程。當 TPS61094 在升壓模式下工作時，可使用一個外部電阻器對輸出電壓進行編程。
在自動降壓或升壓模式下（EN = 1，MODE = 1），施加輸入電源后，該器件會將輸入電壓旁路到輸出，同時還能為備用超級電容器充電。當輸入電源已斷開或低于輸出目標電壓時，TPS61094 將進入升壓模式，并通過備用超級電容器調節輸出電壓。TPS61094 在此模式下消耗 60nA 靜態電流。
TPS61094 支持真關斷模式（EN = 0，MODE = 1）和強制旁路模式（EN = 0，MODE = 0）。在真正關斷模式下，TPS61094 將負載與輸入電源完全斷開。在支持強制旁路模式時，TPS61094 通過旁路開關直接將負載連接到輸入電壓并且僅消耗 4nA 電流，從而延長電池壽命。
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS61094 | WSON (12) | 2.0mm × 3.0mm |

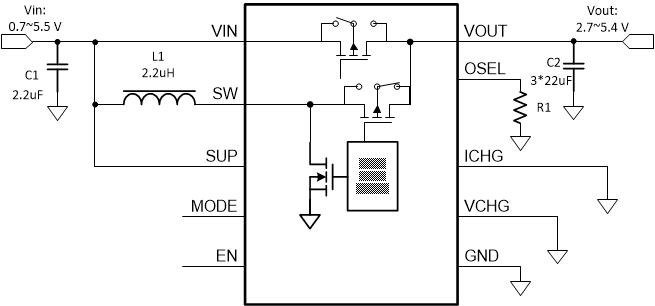

典型應用電路 2
