3 說明
TPS61169 配備額定電壓為 40V 的集成開關 FET，是一款可驅動串聯 LED 的升壓轉換器。該升壓轉換器具有一個 40V、1.8A 內部 MOSFET，最低電流限值為 1.2A，可針對小型至大型面板背光照明驅動單個 LED 或并聯 LED 燈串。如簡化原理圖 中所示，默認白光 LED 電流通過外部傳感器電阻 RSET 進行設置，反饋電壓被調節至 204mV。運行期間，LED 電流可通過施加到 CTRL 引腳上的脈寬調制 (PWM) 信號加以控制，該信號的占空比決定反饋基準電壓。TPS61169 不會突發 LED 電流，因此不會在輸出電容器上產生可聞噪聲。為提供最佳保護，該器件配備集成的 LED 開路保護，即在 LED 開路狀態下禁用 TPS61169，以防止輸出電壓超過器件的最大絕對電壓額定值。
TPS61169 采用節省空間的 5 引腳 SC70 封裝。
器件信息(1)
| 器件型號 | 封裝 | 本體尺寸（標稱值） |
|---|---|---|
| TPS61169 | SOT (5) | 2.00mm × 1.25mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

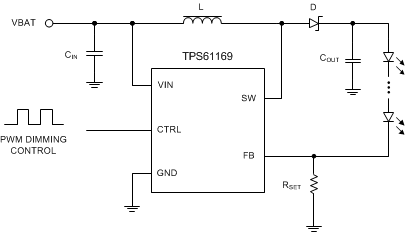

簡化原理圖
