3 說明
TPS6215x 系列是一款易于使用的同步降壓直流/直流轉換器，此轉換器針對高功率密度應用進行了優化。該系列器件的開關頻率典型值高達 2.5MHz，允許使用小型電感器，通過利用 DCS-Control 拓?fù)浼夹g(shù)提供快速瞬態響應并實現高輸出電壓精度。
該系列器件具有 3V 至 17V 寬運行輸入電壓范圍，非常適用于由鋰離子或其他電池以及 12V 中間電源軌供電的系統。其輸出電壓為 0.9V 至 6V，支持高達 1A 的持續輸出電流（在 100% 占空比模式下）。軟啟動引腳控制輸出電壓?jiǎn)?dòng)斜坡，從而允許器件作為獨立電源或者在跟蹤配置下運行。此外，還可以通過配置使能 (EN) 引腳和開漏電源正常狀態 (PG) 引腳實現電源排序。
在節能模式下，器件在 VIN 作用下生成約 17μA 的靜態電流。負載較小時可自動且無縫進入節能模式，同時該模式可保持整個負載范圍內的高效率。該器件在關斷模式下處于關斷狀態，期間的流耗低于 2μA。
此器件提供可調節輸出電壓和固定輸出電壓兩個版本，采用 3mm × 3mm 16 引腳 VQFN 封裝 (RGT)。
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS6215X | VQFN (16) | 3.00mm × 3.00mm |

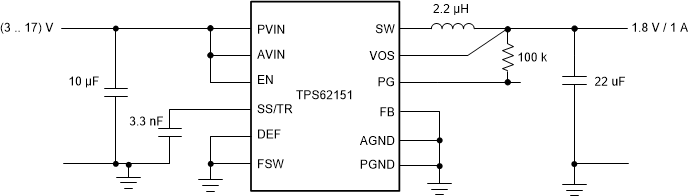

典型應用原理圖

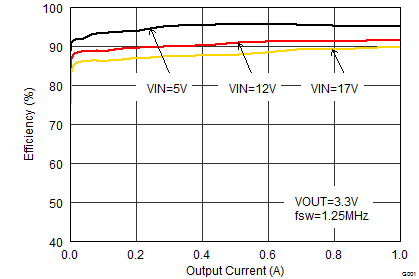

效率與輸出電流間的關系
