6 引腳配置和功能

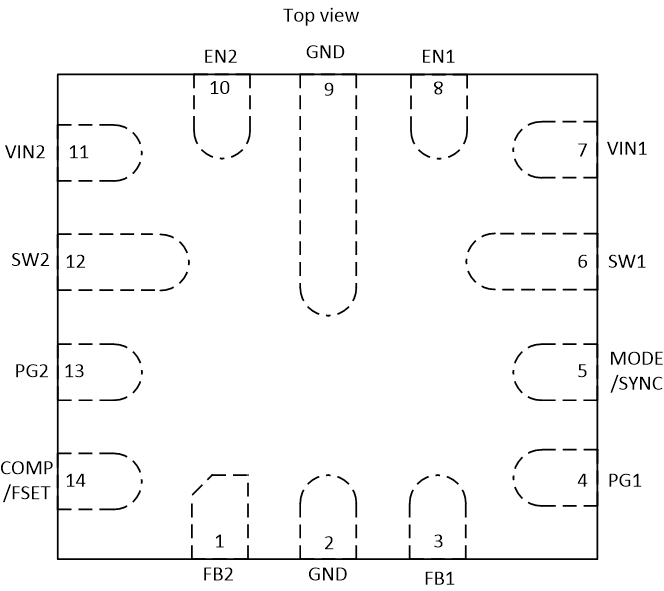

圖 6-1 14 引腳 VQFN-HR RQR 封裝表 6-1 引腳功能
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| EN1 | 8 | I | 該引腳是轉換器 1 的使能引腳。連接到邏輯低電平以禁用該器件。上拉可啟用該器件。請勿使該引腳保持未連接狀態。 |
| EN2 | 10 | I | 該引腳是轉換器 2 的使能引腳。連接到邏輯低電平以禁用該器件。上拉可啟用該器件。請勿使該引腳保持未連接狀態。 |
| FB1 | 3 | I | 轉換器 1 的電壓反饋輸入。將電阻式輸出分壓器連接到此引腳。 |
| FB2 | 1 | I | 轉換器 2 的電壓反饋輸入。將電阻式輸出分壓器連接到此引腳。 |
| PG1 | 4 | O | 轉換器 1 的開漏電源正常輸出 |
| PG2 | 13 | O | 轉換器 2 的開漏電源正常輸出 |
| SW1 | 6 | 該引腳是轉換器 1 的開關引腳，連接到內部功率 MOSFET。 | |
| SW2 | 12 | 該引腳是轉換器 2 的開關引腳，連接到內部功率 MOSFET。 | |
| MODE/SYNC | 5 | I | 當該引腳被拉低時，器件在 PFM 和 PWM 模式下運行。當該引腳被拉高時，器件在強制 PWM 模式下運行。請勿使該引腳保持未連接狀態。該模式引腳還可用于將器件與外部頻率進行同步。有關施加到該引腳實現外部同步的數字信號的詳細規格，請參閱電氣特性。 |
| COMP/FSET | 14 | I | 器件補償和頻率設置輸入。該引腳與 GND 之間的電阻定義了控制環路的補償以及開關頻率（如果未在外部同步）。不要將這個引腳懸空。 |
| VIN1 | 7 | — | 電源輸入。確保輸入電容器在 VIN1 和 GND 之間盡可能靠近連接。將 VIN1 連接到 VIN2。 |
| VIN2 | 11 | — | 電源輸入。確保輸入電容器在 VIN2 和 GND 之間盡可能靠近連接。將 VIN2 連接到 VIN1。 |
| GND | 2、9 | — | 接地引腳。GND 引腳在內部連接。 |
(1) I = 輸入，O = 輸出
