ZHCSGZ6A October 2017 – February 2025 TPS6508700
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。
TPS6508700 器件是一款單芯片電源管理 IC (PMIC),專為筆記本電腦和一體式臺式機的 AMD? 系列 17h 型 10h-1Fh 處理器而設計。TPS6508700 器件提供 5.6V 至 21V 的輸入范圍,可用于各種使用場景。該器件非常適合使用 2、3 或 4 節串聯鋰離子電池包的 NVDC 和非 NVDC 電源架構。D-CAP2? 和 DCS-Control? 高頻穩壓器采用小型電感器和電容器,用于減小解決方案尺寸。D-CAP2 和 DCS-Control 拓撲具有出色的瞬態響應性能,非常適用于具有快速負載開關的處理器內核和系統內存電壓軌。I2C 接口可通過嵌入式控制器 (EC) 或片上系統 (SoC) 進行輕松控制。PMIC 采用帶散熱焊盤的 8mm × 8mm 單行 VQFN 封裝,因此散熱性能良好,電路板布線簡單。
| 器件型號 | 封裝(1) | 本體尺寸(標稱值) |
|---|---|---|
| TPS6508700 | VQFN (64) | 8.00mm × 8.00mm |

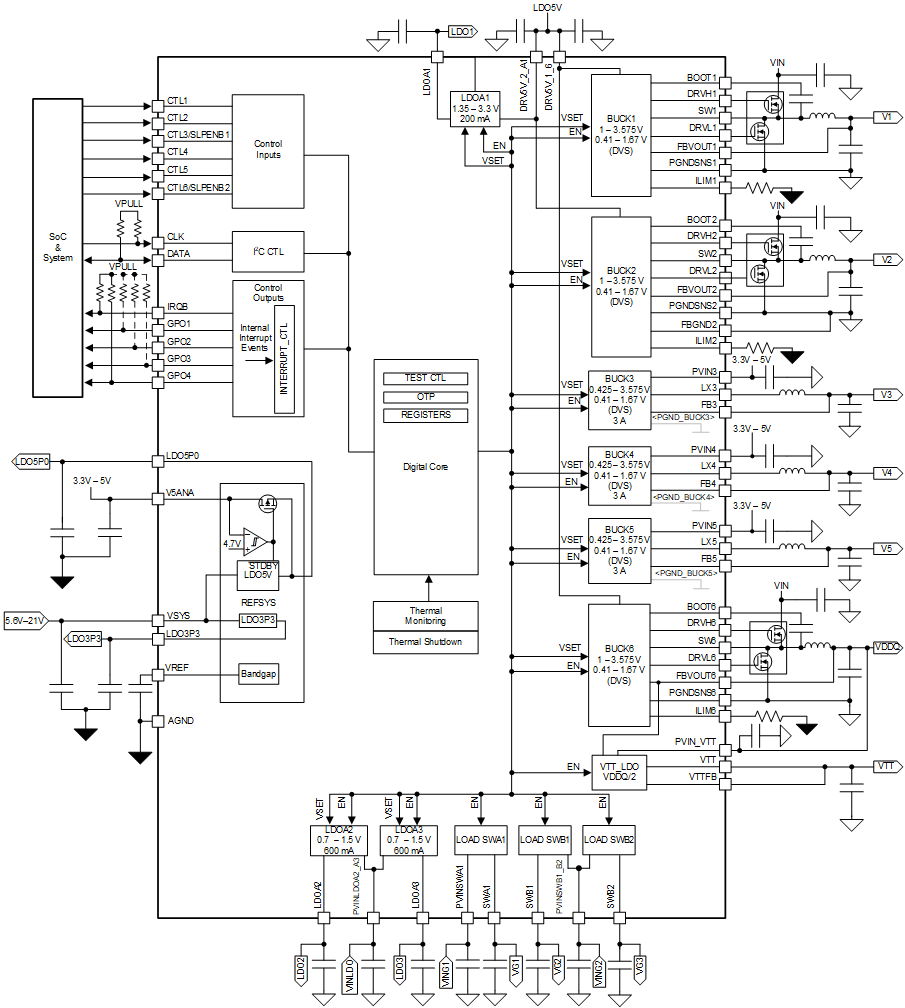

PMIC 功能方框圖
