3 說明
TPS65262-1 是一款具有 3A/1A/1A 輸出電流的單片三路同步步降（降壓）轉換器。4.5V 至 18V 的寬輸入電源電壓范圍包括大多數運行自 5V、9V、12V 或 15V 電源總線的中間總線電壓。該轉換器具有恒定頻率峰值電流模式，專用于簡化應用，同時方便設計人員根據目標應用來優化系統。此器件運行在 600kHz 的固定開關頻率上。為了減少外部組件數量，已經集成針對 buck2 和 buck3 的環路補償。buck1 和 buck 2，buck3 之間的 180° 異相運行（buck2 和 buck3 同相運行）可最大限度降低對輸入濾波器的要求。輕載條件下，該器件自動在脈沖跳躍模式 (PSM) 下運行，從而通過減少開關損耗來提供高效率。
TPS65262-1 內置兩個低壓降線性穩壓器 (LDO)，它們的輸入電壓范圍為 1.3V 至 5.5V，持續輸出電流為 350/150mA，具有獨立使能和可調輸出電壓特性。
TPS65262-1 特有自動電源序列，可將 MODE 引腳驅動為高電平，并配置 EN1、EN2 和 EN3 引腳。
該器件具有過壓保護、過流保護、短路保護和過熱保護功能。電源正常引腳在任何降壓輸出電壓降至穩壓范圍之外時被置為有效。
封裝信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS65262-1 | RHB（VQFN，32） | 5.00mm × 5.00mm |
(1) 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
典型應用

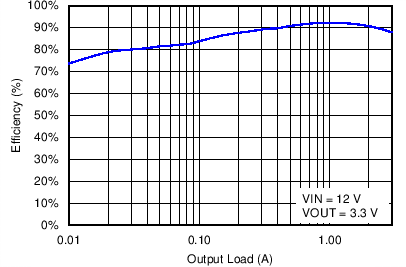

效率與輸出負載之間的關系
