3 說明
TPS65263 整合了三路同步降壓轉換器，支持 4.5V 至 18V 寬范圍輸入電壓，該電壓范圍包括大部分中間總線關閉電壓為 5、9、12 或 15V 的電源總線或電池。這款轉換器具有恒定頻率峰值電流模式，專用于簡化應用，同時方便設計人員根據目標應用來優化系統。該器件工作頻率為 600kHz，buck1 與 buck2 和 buck3 之間 180° 異相（buck2 和 buck3 同相運行）。
每個降壓轉換器的初始啟動電壓都可通過外部反饋電阻設定?？墒褂?I2C 受控 7 位 VID 對每個降壓轉換器的輸出電壓進行動態調整，范圍為 0.68V 至 1.95V，步長為 10mV?？赏ㄟ^ I2C 總線 3 位控制對 VID 電壓轉換率進行編程，以優化 VID 電壓轉換期間的過沖/下沖。
TPS65263 中的每個降壓轉換器都可通過 I2C 加以控制，從而執行以下操作：啟用/禁用輸出電壓、設置脈沖跳躍模式 (PSM) 或輕負載條件下的強制持續電流模式 (FCC) 以及讀取電源正常狀態、過流警告和溫度警告。
TPS65263 具有過壓保護、過流保護、短路保護和過熱保護功能。
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS65263 | RHB（VQFN，32） | 5.00mm × 5.00mm |

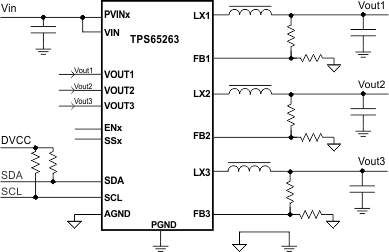

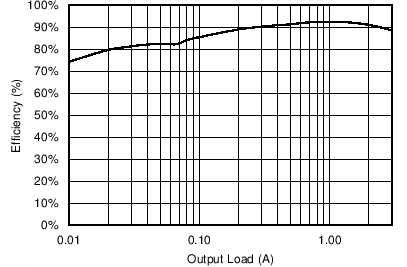

典型應用
