ZHCSJD1A February 2019 – March 2019 TPS7A16A-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DGN|8
散熱焊盤機械數據 (封裝 | 引腳)
- DGN|8
訂購信息
3 說明
TPS7A16A-Q1 超低功耗、低壓降 (LDO) 穩壓器具有超低靜態電流、高輸入電壓以及微型高熱性能封裝等諸多優勢。
TPS7A16A-Q1 專為連續或斷續（備用電源）電池供電的 應用 而設計，超低靜態電流在此類應用中對于延長系統電池壽命至關重要。
TPS7A16A-Q1 提供了一個與標準互補金屬氧化物半導體 (CMOS) 邏輯兼容的使能引腳 (EN) 以及一個具有用戶可編程延遲的集成開漏高電平有效電源正常輸出 (PG)。這些引腳專用于需要進行電源軌排序、 基于 微控制器的電池供電類應用。
此外，TPS7A16A-Q1 非常適合通過多節電池解決方案生成低電壓電源（從高電池節數電動工具組到汽車 應用；TPS7A16A-Q1 器件不但能夠提供一個穩壓良好的電壓軌，還能夠承受瞬態電壓并在電壓瞬態期間保持穩壓狀態。這些 特性 意味著電涌保護電路更加簡單且更為經濟高效。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS7A16A-Q1 | HVSSOP (8) | 3.00mm × 3.00mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

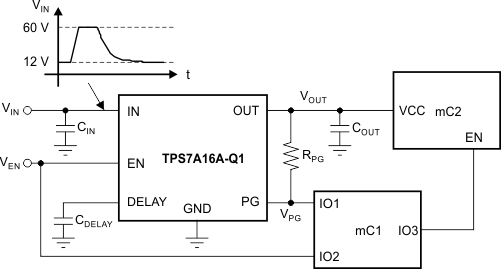

典型應用原理圖
