3 說明
TPSM82901 是一款高效、小巧、靈活且易用的同步降壓直流/直流轉換器 MicroSiP 封裝模塊。2.5MHz 或 1.0MHz 的可選開關頻率支持使用小型元件，并提供快速瞬態響應。該器件利用 DCS-Control 拓?fù)渲С?± 1% 的高 VOUT 精度。3V 至 17V 的寬輸入電壓范圍支持各種標稱輸入，例如 12V 電源軌、單節或多節鋰離子電池、5V 或 3.3V 電源軌。
TPSM82901 可在輕負載時自動進入省電模式（如果選擇了自動 PFM/PWM）以保持高效率。此外，為了在非常小的負載下提供高效率，該器件具有 4μA 的低典型靜態電流。AEE（如果啟用）可在 VIN、VOUT 和負載電流范圍內提供高效率。該器件包含一個 MODE/Smart-CONF 輸入，用來設置內部/外部分壓器、開關頻率、輸出電壓放電和自動省電模式或強制 PWM 操作。
該器件采用小型 11 引腳 MicroSiP 封裝，尺寸為 3.0mm × 2.8mm × 1.6mm，帶有集成 1μH 電感器。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPSM82901 | SIS (uSiP, 11) | 3.00mm × 2.80mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

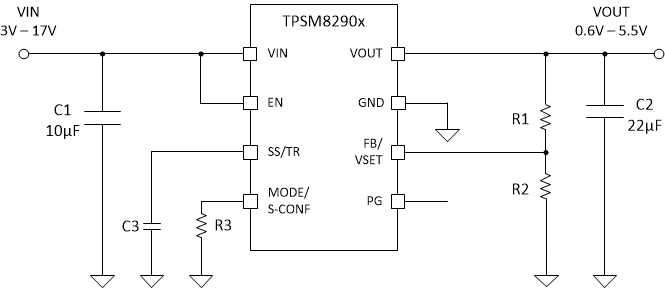

簡化版原理圖效率與輸出電流間的關系（頻率為 2.5MHz 時 VO 為 1.2V，自動 PFM/PWM）
