8.2.3 應用曲線
| VOUT = 3.3V | R?JA = 48.9?C/W | |
| VOUT = 3.3V | MODE = 高電平 | |
| VO = 3.3V | MODE = 低電平 | |
| VIN = 3.3V，VOUT = 3.3V | IOUT = 1A，MODE = 低電平 | |
| VIN = 3.6V，VOUT = 3.3V | IOUT = 1mA，MODE = 低電平 | |
| VIN = 3.6V，VOUT = 3.3V | Rload = 4Ω，MODE = 低電平 | |
| VIN = 2.7V，VOUT = 3.3V | IOUT = 100mA 至 1A 掃描 | |
| VIN = 3.6V，VOUT = 3.3V | IOUT = 100mA 至 1A 掃描 | |
| VIN = 4.3V，VOUT = 3.3V | IOUT = 100mA 至 1A 掃描 | |
| VIN = 2.7V 至 4.3V 掃描，VOUT = 3.3V | IOUT = 1A | |
| VOUT = 3.3V | MODE = 高電平 | |
| VOUT = 3.3V | MODE = 低電平 | |
| VIN = 2.7V，VOUT = 3.3V | IOUT = 1A，MODE = 低電平 | |
| VIN = 4.3V，VOUT = 3.3V | IOUT = 1A，MODE = 低電平 | |
| VIN = 3.6V，VOUT = 3.3V | Rload = 4Ω，MODE = 低電平 | |
| VIN = 2.7V，VOUT = 3.3V | IOUT = 100mA 至 1A，20μs 壓擺率 | |
| VIN = 3.6V，VOUT = 3.3V | IOUT = 100mA 至 1A，20μs 壓擺率 | |
| VIN = 4.3V，VOUT = 3.3V | IOUT = 100mA 至 1A，20μs 壓擺率 | |
| VIN = 2.7V 至 4.3V，20μs 壓擺率，VOUT = 3.3V | IOUT = 1A | |
| VIN = 3.6V，VOUT = 3.3V | IOUT = 1A，F(xiàn)PWM | |

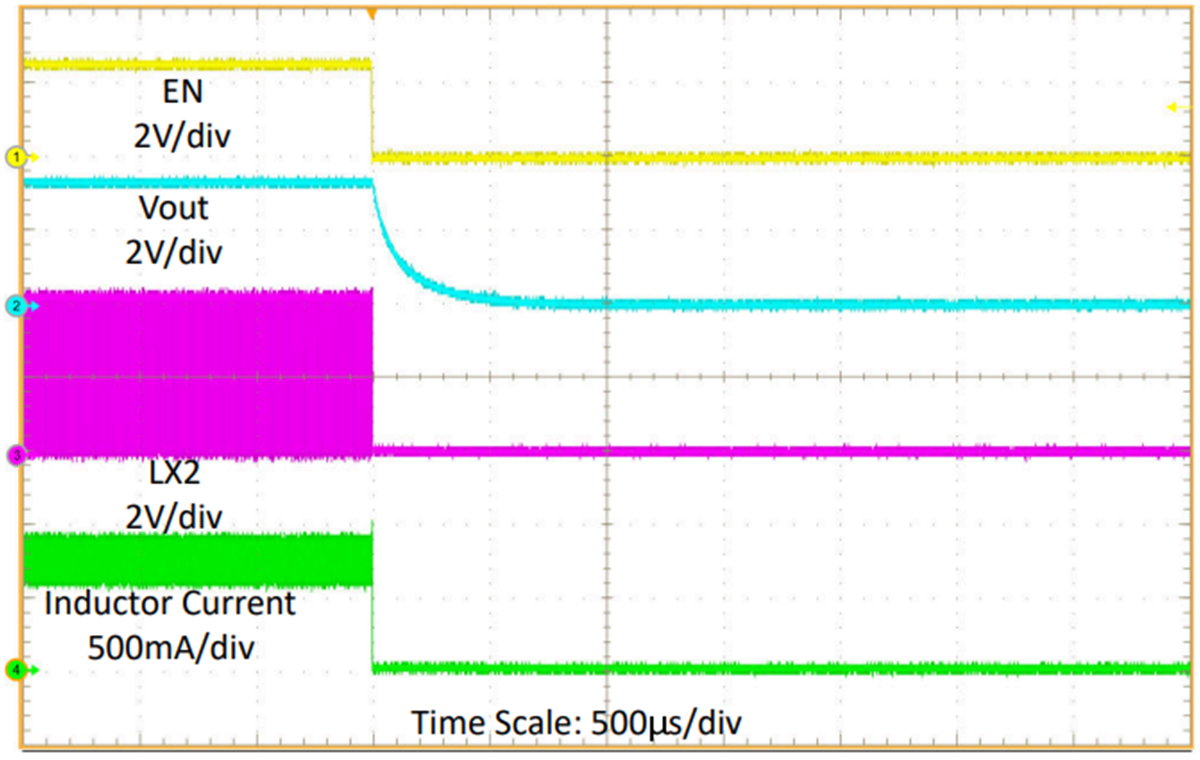

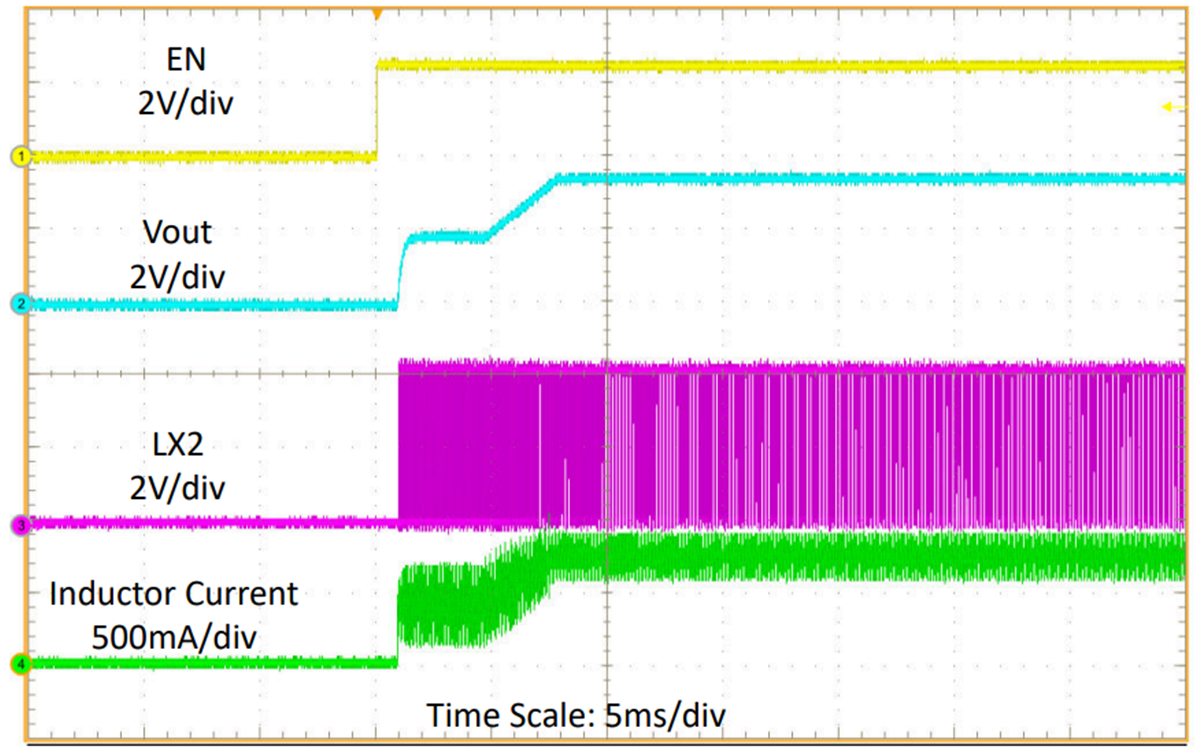

表 8-5 VOUT = 3.3V 時應用特性曲線的元件
| 基準 | 說明(2) | 器件型號 | 制造商(1) |
|---|---|---|---|
| U1 | 大功率密度 1.5A 降壓/升壓模塊 | TPSM83100 | 德州儀器 (TI) |
| C1 | 22μF，0603，陶瓷電容器，±20%，6.3V | GRM187R61A226ME15 | Murata |
| C2 | 47μF，0805，陶瓷電容器，±20%，6.3V | GRM219R60J476ME44 | Murata |
| R1 | 511kΩ，0603 電阻器，1%，100mW | 標準 | 標準 |
| R2 | 91k?，0603 電阻器，1%，100mW | 標準 | 標準 |
(1) 請參閱第三方產品免責聲明。
(2) 對于其他輸出電壓，請參閱“典型輸出電壓的電阻選擇”，了解電阻值。
