3 說明
TS3A27518E-Q1 是一款 6 位、2 選 1 多路復用器/多路解復用器，其設計工作電壓為 1.65V 至 3.6V。此器件可以處理數字信號和模擬信號，并允許向任意方向傳輸高達 V+ 的信號。TS3A27518E-Q1 有兩個控制引腳，每個引腳可同時控制三個 2 選 1 復用器，并且一個使能引腳可用于將所有輸出置于高阻抗模式。這個控制引腳與 1.8V 邏輯閾值兼容并且也與 2.5V 和 3.3V 閾值向后兼容。
由于 SDIO 接口包含 6 位信號，即 CMD、CLK 和 Data[0:3] 信號，TS3A27518E-Q1 允許 SD、SDIO 和多媒體卡主機控制器擴展至多個卡或者外設。TS3A27518E-Q1 有兩個控制引腳，這兩個引腳可為用戶提供附加靈活性，例如復用兩個設備中不同的音視頻信號（諸如 LCD 電視、LCD 監視器、或者筆記本擴展塢）的功能。
封裝信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TS3A27518E-Q1 | RTW (WQFN, 24) | 4.00mm × 4.00mm |
| PW (TSSOP, 24) | 7.80mm × 4.40mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

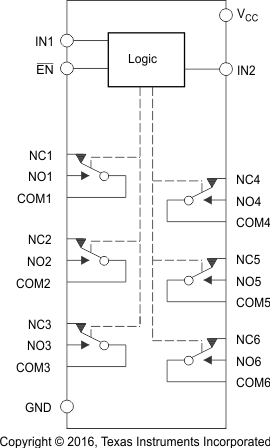

功能方框圖
