ZHCSO28A December 2020 – May 2021 TS3DV642-Q1
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Parameter Measurement Information
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12Device and Documentation Support
- 13Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- RUA|42
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
TS3DV642-Q1 是一款采用多路復用器/多路信號分離器配置的模擬高速雙向無源開關，適用于許多高速差分接口，其數據速率高達 6Gbps。它適用于許多應用，包括 HDMI 1.4/2.0、DisplayPort 1.4 和 Mipi DPHY/CPHY DSI/CSI-2。TS3DV642-Q1 支持差分和單端信號傳輸 - 基本能夠與大多數標準和非標準接口兼容。TS3DV642-Q1 的動態特性允許進行高速開關，使信號眼圖具有最小的衰減，并且?guī)缀醪粫黾佣秳?。該器件的芯片設計經過優化，可在較高信號頻譜上實現出色的頻率響應。該器件支持共模電壓范圍 (CMV) 為 0V 至 3.6V 的差分信令。該器件還支持 0V 至 5.5V 單端 CMOS 信號。
TS3DV642-Q1 消耗超低的有功功率，僅為 45μA。該器件還具有斷電模式，該模式下所有通道均具有高阻抗，并且功耗超低。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TS3DV642-Q1 | WQFN (42) | 3.50 mm x 9.00 mm |
(1) 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

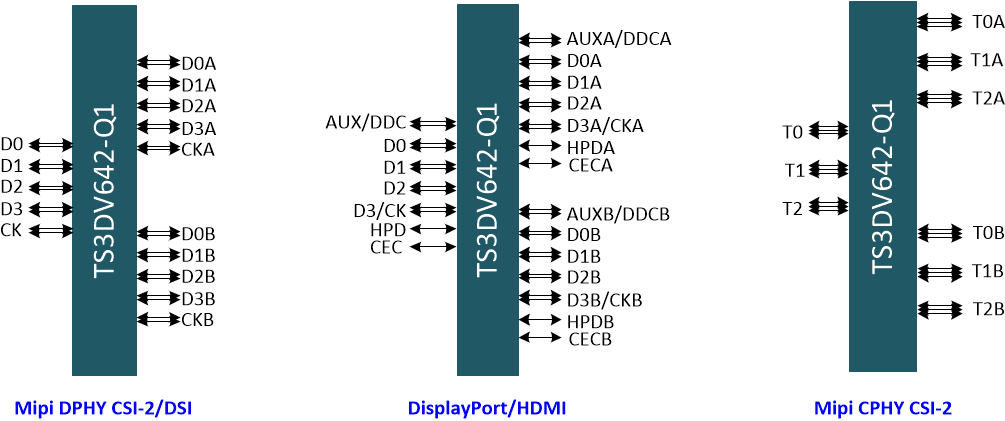

簡化的用例
