3 說明
TS3USB221E 是一款高帶寬開關，專為手持和消費類應用（例如手機、數碼相機和具有集線器的筆記本電腦或具有受限 USB I/O 的控制器）中的高速 USB 2.0 信號切換而設計。此開關具有較寬的帶寬 (1GHz)，這一特性使得信號傳遞具有最少的邊緣失真和相位失真。該器件將 USB 主機器件差動輸出復用到一個相應的輸出（共兩個輸出）。此開關為雙向開關，輸出端高速信號具有極少或零衰減。TS3USB221E 經過精心設計，可實現低位間偏移和高通道間噪聲隔離，并且與高速 USB 2.0 (480Mbps) 等各種標準兼容。
TS3USB221E 在所有引腳上集成了 ESD 保護單元，采用 SON 封裝 (3mm ×
3mm) 和微型 μQFN 封裝 (2mm × 1.5mm)，在自然通風條件下的額定工作溫度范圍為 –40°C 至 85°C。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

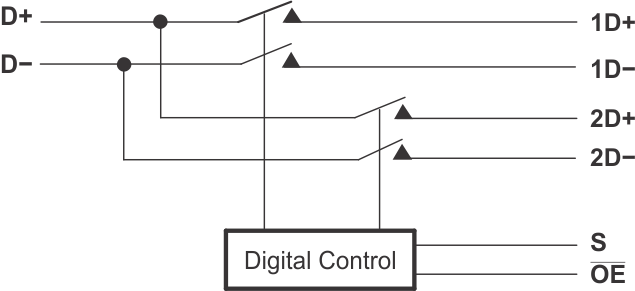

方框圖
A. EN 是應用于開關的內部啟用信號。

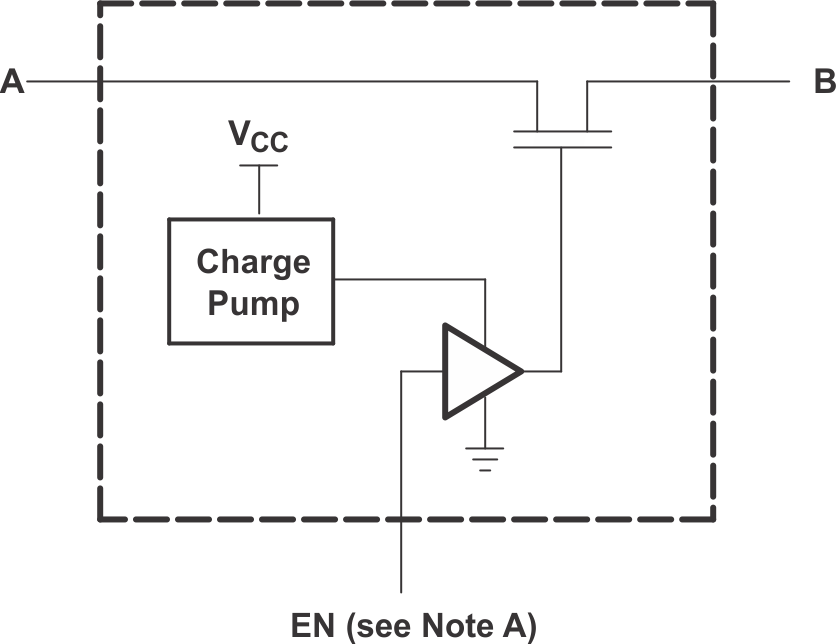

每個 FET 開關 (SW) 的簡化版原理圖)
